製品カテゴリー
銅管

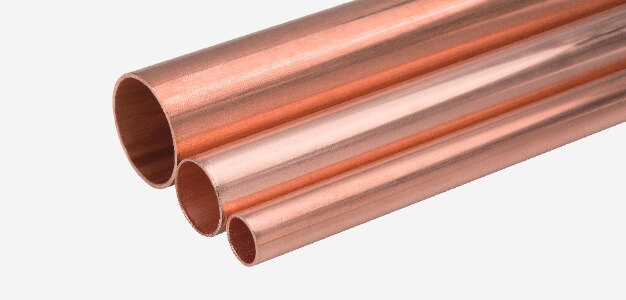

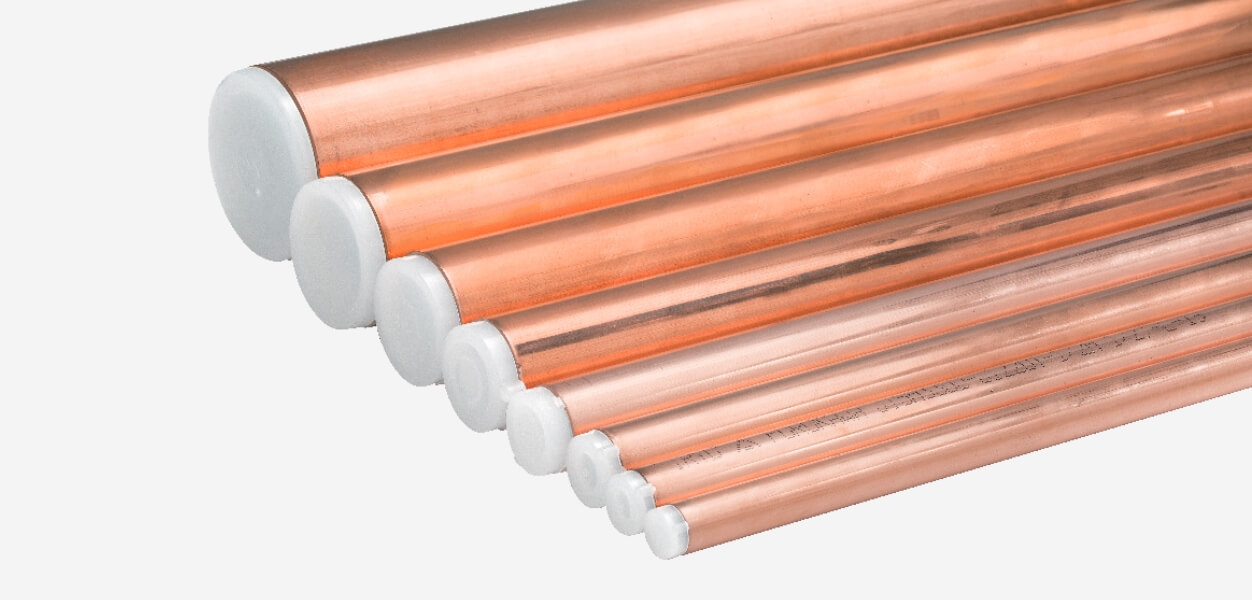

一般配管用銅管
一般的な配管に使用される銅管。OL材は、曲げ加工用、端末加工用にも使用されています。
※拠点により在庫していない場合もございます
詳細は直接お問い合わせください。
JIS H3300 C1220T りん脱酸銅管
| 外径 （φ） | 肉厚 （ｔ） | 調質Ｈ | 調質1/2Ｈ | 調質ＯＬ |
|---|---|---|---|---|
| 4.0 | 0.5 | 〇 | ||
| 0.8 | 〇 | |||
| 1.0 | 〇 | |||
| 5.0 | 0.8 | 〇 | 〇 | |
| 1.0 | 〇 | |||
| 6.0 | 0.6 | 〇 | ||
| 0.8 | 〇 | 〇 | ||
| 1.0 | 〇 | 〇 | ||
| 1.2 | △ | |||
| 1.5 | △ | 〇 | ||
| 6.35 | 0.6 | 〇 | ||
| 0.7 | 〇 | |||
| 0.8 | 〇 | 〇 | ||
| 1.0 | 〇 | 〇 | ||
| 7.0 | 0.7 | 〇 | ||
| 0.8 | 〇 | |||
| 7.94 | 0.7 | 〇 | ||
| 0.8 | 〇 | |||
| 8.0 | 0.6 | 〇 | ||
| 0.7 | 〇 | |||
| 0.8 | 〇 | 〇 | ||
| 1.0 | 〇 | 〇 | ||
| 1.2 | 〇 | |||
| 1.5 | 〇 | |||
| 2.0 | 〇 | |||
| 9.52 | 0.5 | 〇 | 〇 | |
| 0.6 | 〇 | |||
| 0.7 | 〇 | |||
| 0.8 | 〇 | 〇 | 〇 | |
| 1.0 | 〇 | 〇 | 〇 | |
| 1.2 | 〇 | |||
| 1.5 | 〇 | |||
| 10.0 | 0.6 | 〇 | ||
| 0.7 | 〇 | |||
| 0.8 | 〇 | 〇 | ||
| 1.0 | 〇 | 〇 | ||
| 1.2 | 〇 | |||
| 1.4 | 〇 | |||
| 1.5 | 〇 | |||
| 1.6 | 〇 | |||
| 2.0 | 〇 | |||
| 12.0 | 0.6 | △ | ||
| 1.0 | 〇 | 〇 | ||
| 1.2 | 〇 | |||
| 1.5 | 〇 | |||
| 1.6 | 〇 | |||
| 2.0 | 〇 | |||
| 3.0 | 〇 | |||
| 12.7 | 0.5 | 〇 | ||
| 0.6 | 〇 | |||
| 0.7 | 〇 | |||
| 0.8 | 〇 | △ | 〇 | |
| 0.89 | 〇 | |||
| 0.9 | 〇 | |||
| 1.0 | 〇 | 〇 | 〇 | |
| 1.2 | 〇 | 〇 | 〇 | |
| 1.5 | 〇 | |||
| 14.0 | 0.6 | 〇 | ||
| 0.7 | 〇 | |||
| 0.8 | 〇 | |||
| 1.0 | 〇 | |||
| 2.0 | 〇 | |||
| 15.0 | 1.0 | 〇 | ||
| 1.2 | 〇 | |||
| 1.4 | 〇 | |||
| 1.5 | 〇 | |||
| 1.6 | 〇 | |||
| 2.0 | 〇 | |||
| 15.88 | 0.5 | 〇 | ||
| 0.6 | 〇 | 〇 | 〇 | |
| 0.7 | 〇 | 〇 | ||
| 0.8 | 〇 | 〇 | 〇 | |
| 0.95 | 〇 | |||
| 1.0 | 〇 | 〇 | ||
| 1.2 | 〇 | 〇 | 〇 | |
| 1.5 | 〇 | |||
| 2.0 | 〇 | |||
| 16.0 | 0.6 | 〇 | ||
| 0.7 | △ | |||
| 0.8 | 〇 | |||
| 1.0 | 〇 | |||
| 1.2 | 〇 | |||
| 1.5 | 〇 | |||
| 1.6 | 〇 | |||
| 2.0 | 〇 | |||
| 4.0 | 〇 | |||
| 18.0 | 1.5 | 〇 | ||
| 2.0 | 〇 | |||
| 19.0 | 4.0 | △ | ||
| 19.05 | 0.8 | 〇 | 〇 | 〇 |
| 1.0 | 〇 | 〇 | ||
| 1.05 | 〇 | |||
| 1.07 | 〇 | |||
| 1.2 | 〇 | 〇 | 〇 | |
| 1.5 | 〇 | |||
| 2.0 | 〇 | |||
| 3.0 | 〇 | |||
| 20.0 | 1.0 | 〇 | ||
| 1.2 | 〇 | |||
| 1.5 | △ | 〇 | ||
| 1.6 | 〇 | |||
| 1.8 | △ | |||
| 2.0 | 〇 | |||
| 22.0 | 1.2 | 〇 | ||
| 1.5 | 〇 | |||
| 2.0 | 〇 | |||
| 4.0 | 〇 | |||
| 5.0 | 〇 | |||
| 22.22 | 0.8 | 〇 | ||
| 1.0 | 〇 | △ | 〇 | |
| 1.1 | 〇 | |||
| 1.2 | 〇 | 〇 | 〇 | |
| 1.5 | 〇 | |||
| 2.0 | 〇 | |||
| 25.0 | 1.2 | 〇 | ||
| 1.5 | 〇 | |||
| 1.6 | 〇 | |||
| 1.8 | 〇 | |||
| 2.0 | 〇 | |||
| 2.5 | 〇 | |||
| 3.0 | 〇 | |||
| 4.0 | 〇 | |||
| 5.0 | 〇 | |||
| 25.4 | 1.0 | 〇 | 〇 | |
| 1.2 | 〇 | 〇 | ||
| 1.35 | 〇 | |||
| 1.4 | 〇 | |||
| 1.5 | 〇 | |||
| 1.6 | 〇 | |||
| 2.0 | 〇 | |||
| 28.0 | 2.0 | 〇 | ||
| 28.58 | 1.0 | 〇 | ||
| 1.2 | 〇 | 〇 | ||
| 1.4 | 〇 | |||
| 1.5 | 〇 | 〇 | ||
| 1.55 | 〇 | |||
| 2.0 | 〇 | |||
| 30.0 | 1.2 | 〇 | ||
| 1.6 | 〇 | |||
| 1.8 | 〇 | |||
| 2.0 | 〇 | |||
| 5.0 | 〇 | |||
| 31.75 | 0.7 | 〇 | ||
| 1.0 | 〇 | |||
| 1.2 | 〇 | 〇 | ||
| 1.4 | 〇 | |||
| 1.5 | 〇 | |||
| 1.7 | 〇 | |||
| 2.0 | 〇 | |||
| 32.0 | 2.0 | 〇 | ||
| 34.92 | 1.0 | 〇 | ||
| 1.2 | 〇 | |||
| 1.4 | 〇 | |||
| 1.5 | 〇 | |||
| 35.0 | 1.6 | 〇 | ||
| 2.0 | 〇 | |||
| 2.3 | 〇 | |||
| 38.0 | 2.0 | 〇 | ||
| 38.1 | 1.0 | 〇 | ||
| 1.2 | 〇 | |||
| 1.35 | 〇 | |||
| 1.4 | 〇 | |||
| 1.5 | 〇 | 〇 | ||
| 2.0 | 〇 | 〇 | ||
| 40.0 | 2.0 | 〇 | ||
| 4.0 | 〇 | |||
| 5.0 | 〇 | |||
| 41.28 | 1.2 | 〇 | ||
| 1.4 | 〇 | |||
| 2.0 | 〇 | |||
| 44.45 | 1.2 | 〇 | ||
| 1.5 | 〇 | |||
| 2.0 | 〇 | 〇 | ||
| 45.0 | 2.0 | 〇 | ||
| 2.6 | 〇 | |||
| 50.0 | 5.0 | 〇 | ||
| 50.8 | 1.5 | 〇 | ||
| 2.0 | 〇 | |||
| 53.98 | 2.0 | 〇 | ||
| 2.5 | 〇 | |||
| 55.0 | 2.0 | 〇 | ||
| 2.6 | 〇 | |||
| 63.5 | 2.0 | 〇 | ||
| 3.0 | 〇 | |||
| 66.68 | 2.0 | 〇 | ||
| 76.2 | 2.0 | 〇 | ||
| 3.0 | 〇 | |||
| 79.38 | 2.0 | 〇 | ||
| 88.9 | 2.3 | 〇 | ||
| 101.6 | 2.0 | 〇 | ||
| 104.78 | 3.0 | 〇 | ||
| 114.3 | 3.0 | 〇 | ||
| 130.18 | 3.0 | 〇 |
- ○…在庫 △…売り切り 定尺：4m・5m

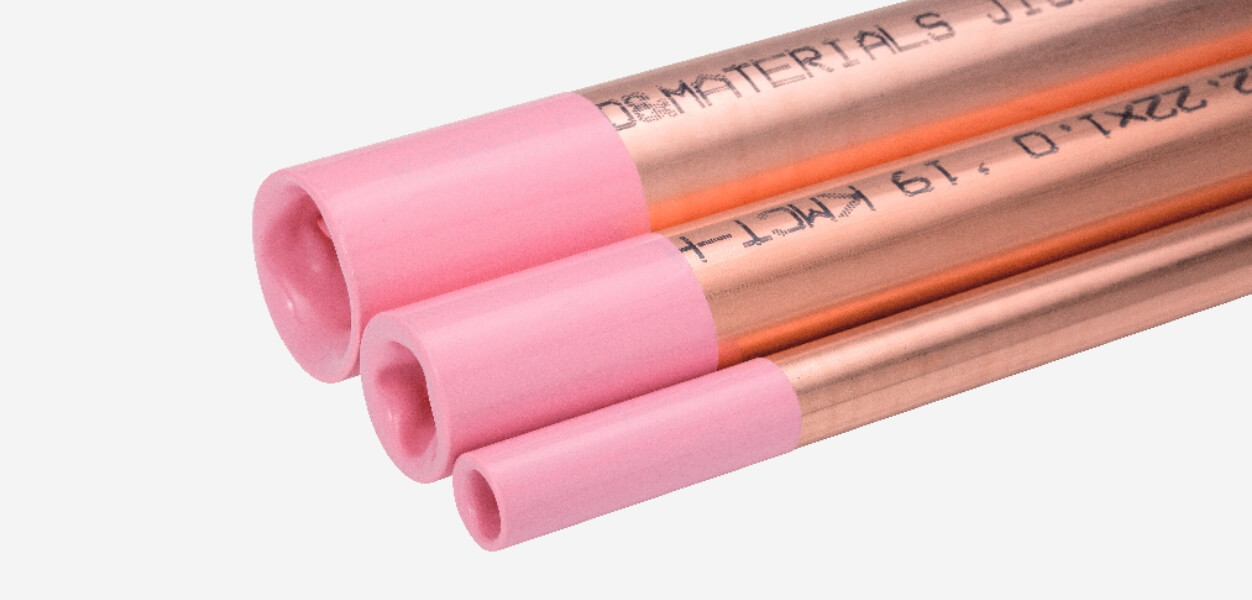

冷媒用裸銅管
空調、冷凍・冷蔵機配管として使用。
※拠点により在庫していない場合もあります。
詳細は直接お問い合わせください。
冷媒用裸銅管（SC銅管）
| 外径 （φ） | 肉厚 （ｔ） | 直管 Ｈ 4000 5000 | 直管 1/2Ｈ 4000 5000 | ||
|---|---|---|---|---|---|
| 6.35 | 0.8 | ○ | |||
| 9.52 | 0.8 | ○ | ○ | ||
| 9.52 | 1.0 | ○ | |||
| 12.7 | 0.8 | ○ | ○ | ||
| 12.7 | 1.0 | ○ | ○ | ||
| 12.7 | 1.2 | ○ | |||
| 15.88 | 0.8 | ○ | ○ | ||
| 15.88 | 1.0 | ○ | ○ | ||
| 15.88 | 1.2 | ○ | |||
| 19.05 | 0.8 | ○ | ○ | ||
| 19.05 | 1.0 | ○ | ○ | ||
| 19.05 | 1.2 | ○ | |||
| 22.22 | 1.0 | ○ | ○ | ||
| 22.22 | 1.2 | ▼ | |||
| 25.4 | 1.0 | ○ | ○ | ||
| 25.4 | 1.2 | ○ | ○ | ||
| 25.4 | 1.4 | ○ | |||
| 28.58 | 1.0 | 〇 | ○ | ○ | |
| 28.58 | 1.1 | ○ | |||
| 28.58 | 1.2 | ○ | ○ | ||
| 30 | 1.2 | ○ | |||
| 31.75 | 1.0 | ○ | |||
| 31.75 | 1.1 | ○ | ○ | ||
| 31.75 | 1.2 | ○ | ○ | ||
| 31.75 | 1.4 | ○ | |||
| 34.92 | 1.1 | ○ | |||
| 34.92 | 1.2 | ○ | ○ | ||
| 38.1 | 1.15 | ○ | ○ | ||
| 38.1 | 1.2 | ○ | ○ | ||
| 38.1 | 1.35 | ○ | |||
| 38.1 | 1.4 | ○ | |||
| 41.28 | 1.2 | ○ | ○ | ||
| 41.28 | 1.3 | ○ | |||
| 41.28 | 1.4 | ○ | |||
| 44.45 | 1.2 | ○ | ○ | ||
| 44.45 | 1.25 | ○ | ○ | ||
| 44.45 | 1.3 | ○ | |||
| 44.45 | 1.4 | ○ | ○ | ||
| 50.8 | 1.2 | 〇 | ○ | ||
| 50.8 | 1.4 | ○ | ○ | ||
| 50.8 | 1.5 | ○ | ○ | ||
| 53.98 | 1.4 | ○ | |||
| 53.98 | 1.5 | ○ | ○ | ○ | |
| 63.5 | 1.6 | ○ | |||
| 63.5 | 1.75 | 〇 | |||
| 63.5 | 2.0 | 〇 | |||
| 66.68 | 1.5 | 〇 | ○ | ||
| 66.68 | 1.65 | 〇 | |||
| 66.68 | 1.85 | 〇 | |||
| 66.68 | 2.0 | 〇 | |||
- ○…在庫 △…売り切り ▼…要相談 定尺：4m・5m
高圧用肉厚銅管
| 外径 （φ） | 肉厚 （ｔ） | 直管 1/2Ｈ 4000 | 直管 O L 4000 | コイル管 O １０Ｍ |
|---|---|---|---|---|
| 6.35 | 1.2 | １０巻 | ||
| 9.52 | 1.2 | ８巻 | ||
| 9.52 | 1.8 | 〇 | ||
| 12.7 | 1.4 | ４巻 | ||
| 12.7 | 2.4 | 〇 | ||
| 15.88 | 1.6 | 〇 | ||
| 15.88 | 2.0 | 〇 | ||
| 19.05 | 1.6 | 〇 | ||
| 19.05 | 2.4 | 〇 | ||
| 22.22 | 1.8 | 〇 | ||
| 25.4 | 2.0 | 〇 |
- ○…在庫 ※冷媒用厚肉継手はこちらをご確認ください。
- 在庫サイズには1箱の入数を明記

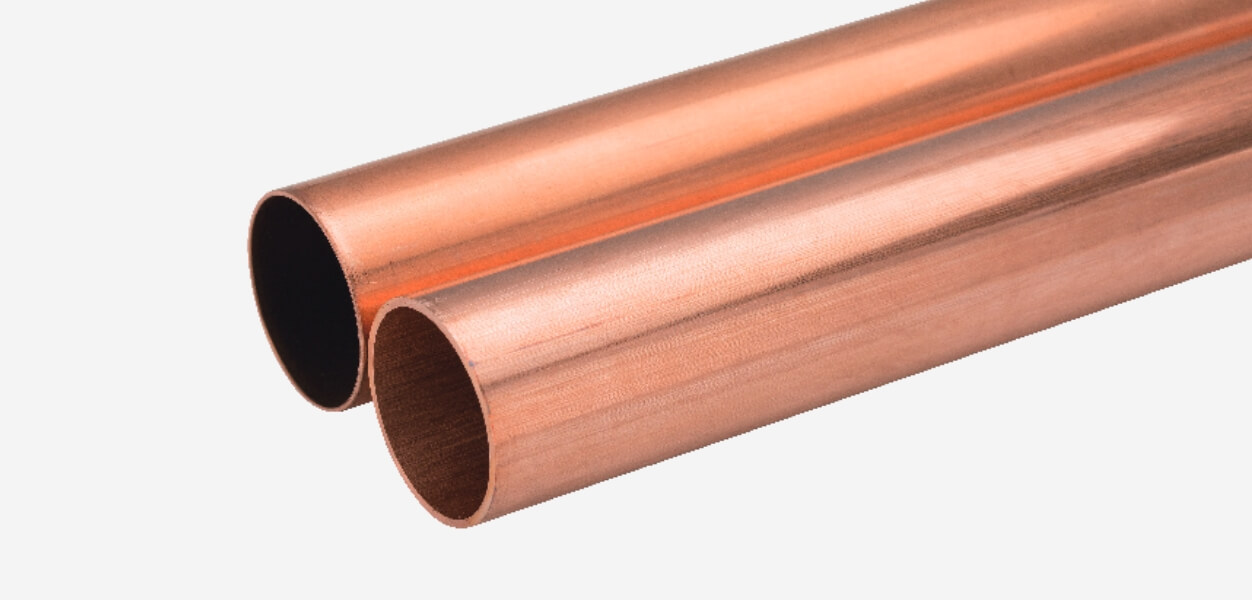

建築用銅管
建築の給湯配管や熱交換器のヘッダー管などで使用。
肉厚が異なる3種類（M、L、K）があります。
※ 拠点により在庫していない場合もあります。
詳細は直接お問い合わせください。
JIS H3300 C1220T りん脱酸銅管（調質H材）
| 呼び径 | 外径 （φ） | Ｍタイプ 肉厚（ｔ） 4m | Ｌタイプ 肉厚（ｔ） 4m | Ｋタイプ 肉厚（ｔ） 4m | ||||
|---|---|---|---|---|---|---|---|---|
| 15Ａ | 1/2 | 15.88 | 0.71 | ○＊ | 1.02 | ○ | 1.24 | ○ |
| 20Ａ | 3/4 | 22.22 | 0.81 | ○＊ | 1.14 | ○ | 1.65 | ○ |
| 25Ａ | 1 | 28.58 | 0.89 | ○ | 1.27 | ○ | 1.65 | ○ |
| 32Ａ | 1・1/4 | 34.92 | 1.07 | ○ | 1.4 | ○ | 1.65 | ○ |
| 40Ａ | 1・1/2 | 41.28 | 1.24 | ○ | 1.52 | ○ | 1.83 | ○ |
| 50Ａ | 2 | 53.98 | 1.47 | ○ | 1.78 | ○ | 2.11 | ○ |
| 65Ａ | 2・1/2 | 66.68 | 1.65 | ○ | 2.03 | ○ | 2.41 | ○ |
| 80Ａ | 3 | 79.38 | 1.83 | ○ | 2.29 | ○ | 2.77 | ○ |
| 100Ａ | 4 | 104.78 | 2.41 | ○ | 2.79 | ○ | － | |
| 125Ａ | 5 | 130.18 | 2.77 | ○ | 3.18 | ○ | － | |
| 150Ａ | 6 | 155.58 | 3.1 | ○ | － | － | ||
- ○…在庫 ＊…2m在庫あり

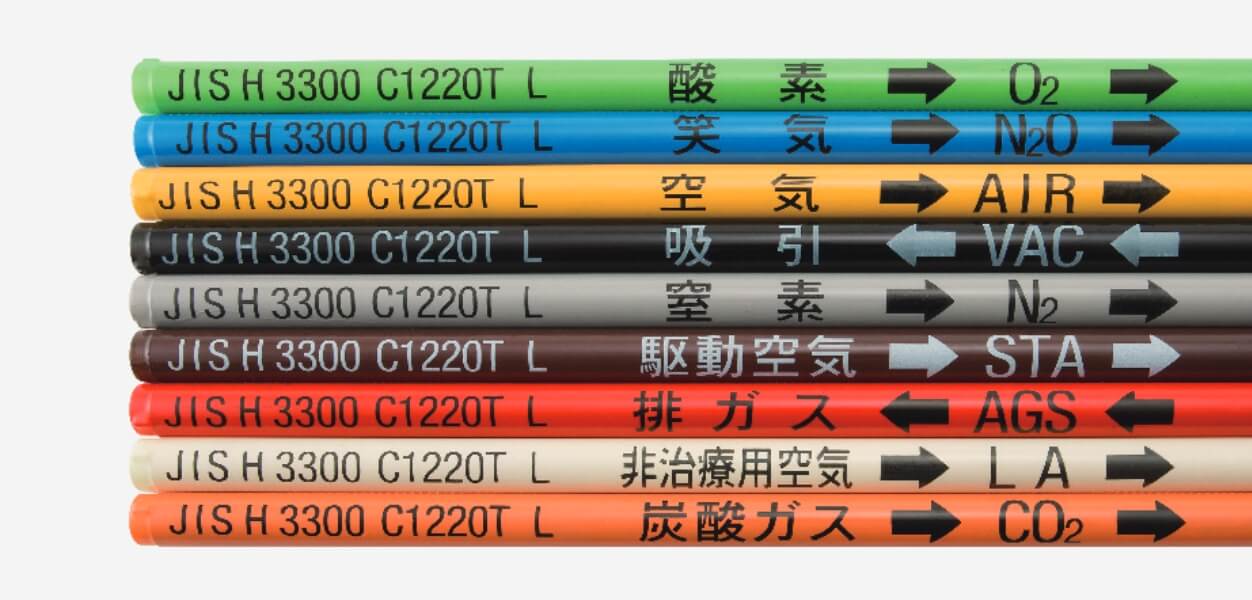

レミディチューブ
医療ガスの種類によって被覆材を色分けし、更に医療ガス名も記入されているため、配管ミスも防げる銅管です。
※ 医療用継手はこちらをご確認ください。
マーキングと識別法
| ガスの種類 | 識別法 （フィルム色） | 表示内容 ガス名 | 表示内容 記号 |
|---|---|---|---|
| 酸素 | 緑 | 酸素 | O₂ |
| 亜酸化窒素 | 青 | 笑気 | N₂O |
| 治療用空気 | 黄 | 空気 | AIR |
| 吸引 | 黒 | 吸引 | VAC |
| 二酸化炭素 | 橙 | 炭酸ガス | CO₂ |
| 窒素 | 灰 | 窒素 | N₂ |
| 駆動用空気 | 褐 | 駆動空気 | STA |
| 非治療用空気 | うす黄 | 非治療用空気 | LA |
| 余剰麻酔ガス | 赤 | 排ガス | AGS |
レミディチューブ
| 呼び径 | 外径 （φ） | 肉厚 （ｔ） |
|---|---|---|
| 10 | 12.7 | 0.89 |
| 13 | 15.88 | 1.02 |
| 16 | 19.05 | 1.07 |
| 20 | 22.22 | 1.14 |
| 25 | 28.58 | 1.27 |
| 32 | 34.92 | 1.4 |
| 40 | 41.28 | 1.52 |
| 50 | 53.98 | 1.78 |
| 65 | 66.68 | 2.03 |
| 80 | 79.38 | 2.29 |
| 100 | 104.78 | 2.79 |
| 125 | 130.18 | 3.18 |
- 定尺：4m
医療用裸銅管
JIS H3300 C1220T りん脱酸銅管
| 呼び径 | 外径 （φ） | 肉厚 （ｔ） |
|---|---|---|
| 8 | 9.52 | 0.76 |
| 10 | 12.7 | 0.89 |
| 13 | 15.88 | 1.02 |
| 16 | 19.05 | 1.07 |
| 20 | 22.22 | 1.14 |
| 25 | 28.58 | 1.27 |
| 30 | 34.92 | 1.4 |
| 40 | 41.28 | 1.52 |
| 50 | 53.98 | 1.78 |
| 65 | 66.68 | 2.03 |
| 80 | 79.38 | 2.29 |
| 100 | 104.78 | 2.79 |
定尺：4m
コイル管（なまし管）
一般的な配管の他、造船や防火設備用配管などでも多く使用されています。
※拠点により在庫していない場合もございます。
詳細は直接お問い合わせください。
【製品形状種類】

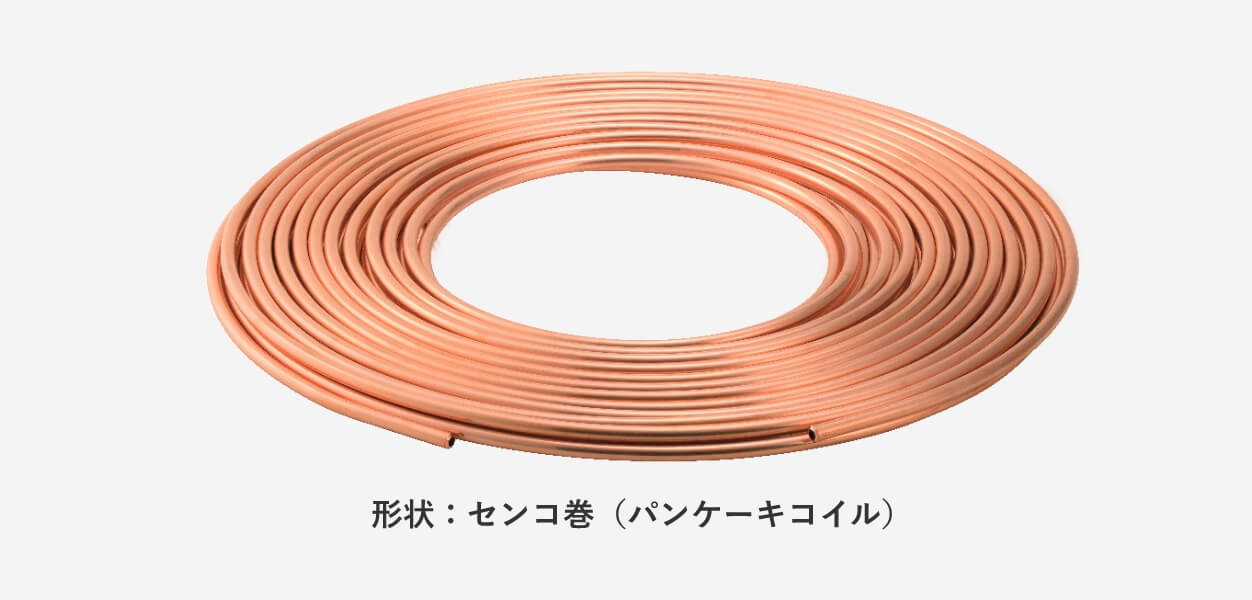

・センコ巻（パンケーキコイル）…蚊取り線香のような渦巻状の形状。内側になるほど径が小さくなります。
・同軸巻（バンチ巻）…同心円状に巻いた形状。
コイル巻径が大きく一定となります。
JIS H3300 C1220T りん脱酸銅管（調質O材）
| 外径（φ） ✕ 肉厚（ｔ） | コイル管 ５Ｍ | コイル管 １０Ｍ | コイル管 ２０Ｍ | コイル管 ３０Ｍ | コイル管 ５０Ｍ | コイル管 １００Ｍ |
|---|---|---|---|---|---|---|
| 4.0 ✕ 0.5 | ２０巻 | １５巻 | ||||
| 4.0 ✕ 0.8 | １５巻 | |||||
| 4.0 ✕ 1.0 | ２５巻 | １５巻 | ||||
| 4.76 ✕ 0.8 | １２巻 | |||||
| 5.0 ✕ 0.8 | ２５巻 | １０巻 | ||||
| 5.0 ✕ 1.0 | １１巻 | |||||
| 6.0 ✕ 0.8 | １８巻 | １０巻 | ||||
| 6.0 ✕ 1.0 | １５巻 | ８巻 | ６巻 | ３巻 | ２巻 | |
| 6.0 ✕ 1.2 | ５巻 | |||||
| 6.35 ✕ 0.8 | １６巻 | １０巻 | ||||
| 6.35 ✕ 1.0 | １５巻 | ７巻 | ||||
| 6.35 ✕ 1.2 | １０巻 | |||||
| 8.0 ✕ 0.8 | １０巻 | ６巻 | ||||
| 8.0 ✕ 1.0 | １０巻 | ６巻 | ４巻 | ２巻 | １巻 | |
| 8.0 ✕ 1.2 | ５巻 | ３巻 | ||||
| 8.0 ✕ 1.5 | ４巻 | |||||
| 9.52 ✕ 0.8 | １２巻 | ６巻 | ||||
| 9.52 ✕ 1.0 | １２巻 | １０巻 | ５巻 | |||
| 9.52 ✕ 1.2 | ８巻 | |||||
| 10.0 ✕ 0.8 | １０巻 | ４巻 | ||||
| 10.0 ✕ 1.0 | ９巻 | ４巻 | ３巻 | １巻 | ||
| 10.0 ✕ 1.2 | ４巻 | ２巻 | ||||
| 10.0 ✕ 1.4 | ２巻 | |||||
| 10.0 ✕ 1.5 | ６巻 | ３巻 | ２巻 | |||
| 10.0 ✕ 1.6 | ２巻 | |||||
| 10.0 ✕ 2.0 | ２巻 | |||||
| 12.0 ✕ 1.0 | ７巻 | ４巻 | ２巻 | １巻 | ||
| 12.0 ✕ 1.2 | ３巻 | ２巻 | ||||
| 12.0 ✕ 1.5 | ２巻 | ２巻 | ||||
| 12.0 ✕ 1.6 | １巻 | |||||
| 12.0 ✕ 2.0 | １巻 | |||||
| 12.7 ✕ 0.8 | ７巻 | ４巻 | ||||
| 12.7 ✕ 1.0 | ７巻 | ３巻 | ||||
| 12.7 ✕ 1.4 | ４巻 | |||||
| 12.7 ✕ 1.5 | ２巻 | |||||
| 15.0 ✕ 1.0 | ３巻 | ２巻 | ||||
| 15.0 ✕ 1.2 | １巻 | |||||
| 15.0 ✕ 1.5 | １巻 | |||||
| 15.0 ✕ 1.6 | １巻 | |||||
| 15.88 ✕ 0.8 | ３巻 | |||||
| 15.88 ✕ 1.0 | ５巻 | ２巻 | ||||
| 19.05 ✕ 1.0 | ４巻 | ２巻 | ||||
| 19.05 ✕ 1.2 | ２巻 | |||||
| 20.0 ✕ 2.0 | １巻 | |||||
| 22.22 ✕ 1.0 | ２巻 |
- 定尺：10m・20m・30m・50m・100m
- 在庫サイズには1箱の入数を明記

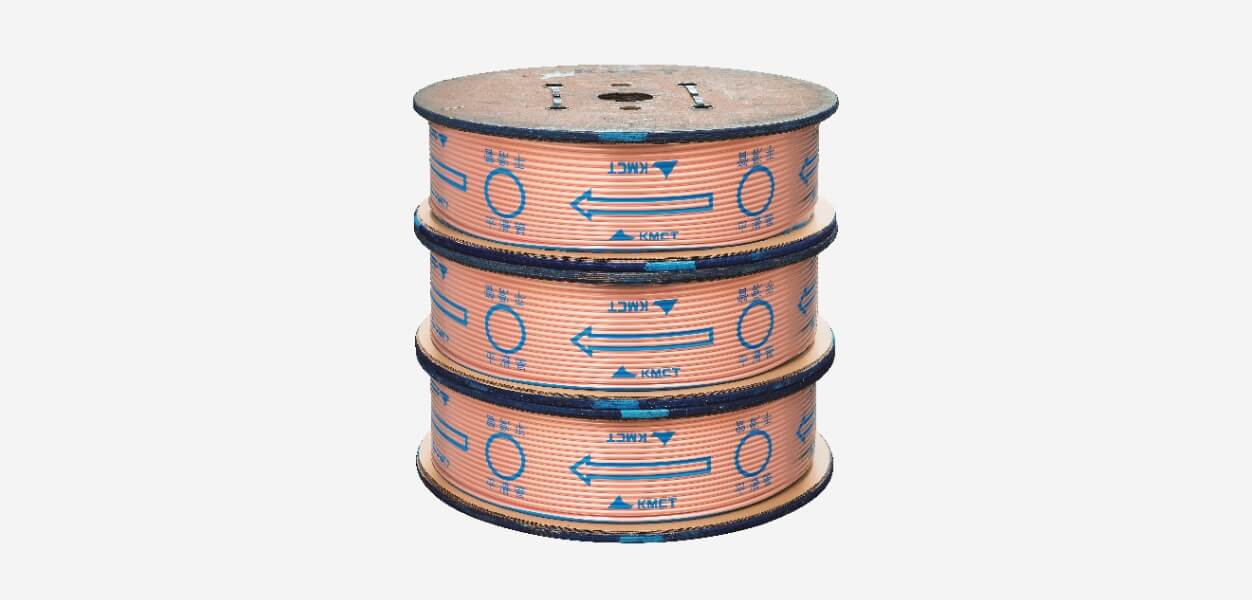

レベルワウンドコイル（LWC）
銅管をドラムに巻いたもので、長尺での使用が可能。
切断ロスが最小限になります。
※ベア、溝付対応可能
※受注生産品

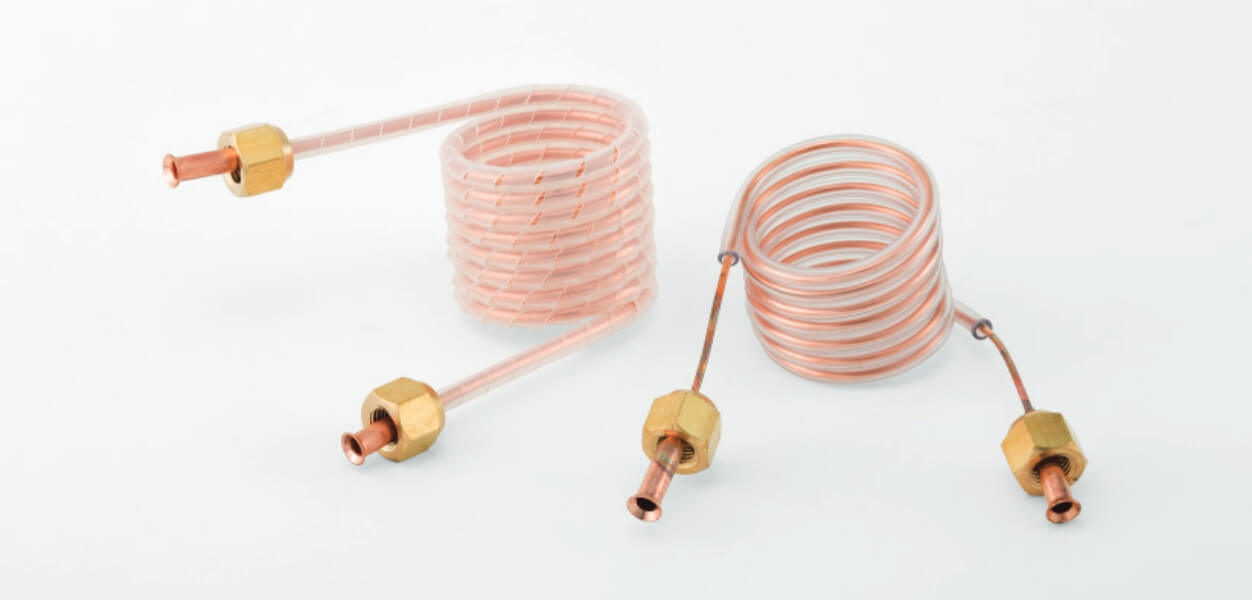

キャピラリーチューブ
内径0.5～3.0㎜程度の銅製の毛細管。
空調機器、冷蔵庫の冷媒配管などに使用されます。
※写真は加工例

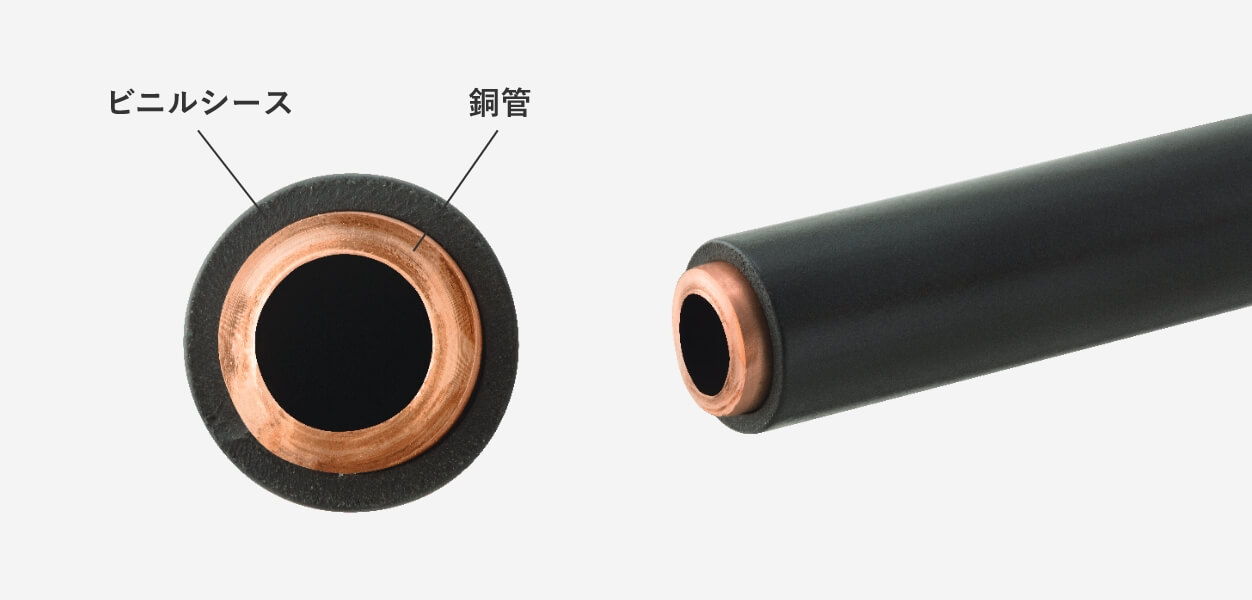

コントロール銅管
コントロール銅管の構造は、銅管にビニル被覆を施した被覆銅管です。 空圧または油圧を利用した自動制御の遠隔操作を行うための配管材や計装用、燃料配管用にも使用されています。
| 銅管 外径[mm] | 銅管 厚さ[mm] | 銅管 撚り本数[本] | ビニルシース厚さ [mm] | 仕上外径 [mm] | 最大条長 [m] | 概算質量 [kg/km] |
|---|---|---|---|---|---|---|
| 6 | 1 | 1 | 1 | 8 | 1,000 | 175 |
| 8 | 1 | 1 | 1.1 | 10.2 | 1,000 | 245 |
| 10 | 1 | 1 | 1.1 | 12.2 | 1,000 | 315 |
| 12 | 1 | 1 | 1.1 | 14.2 | 800 | 385 |

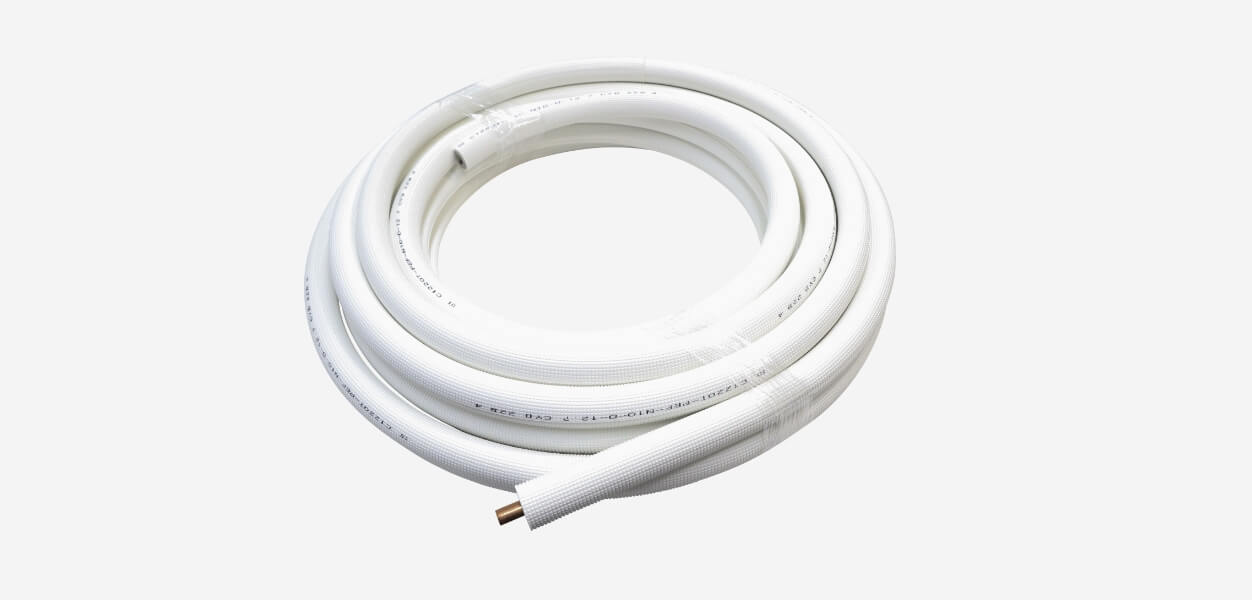

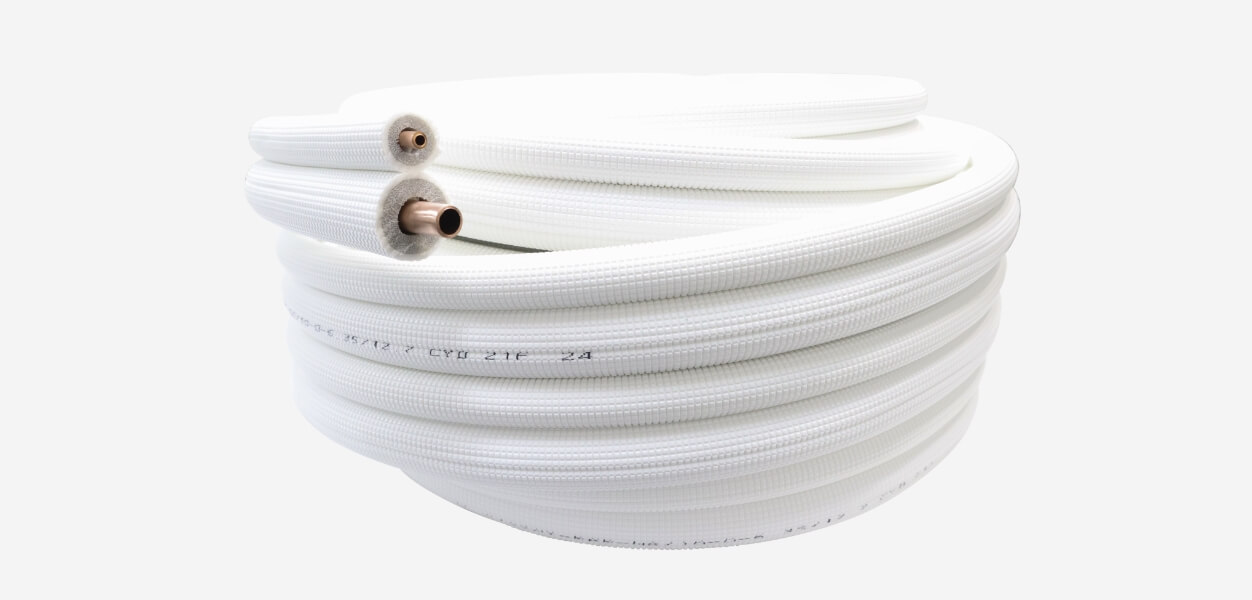

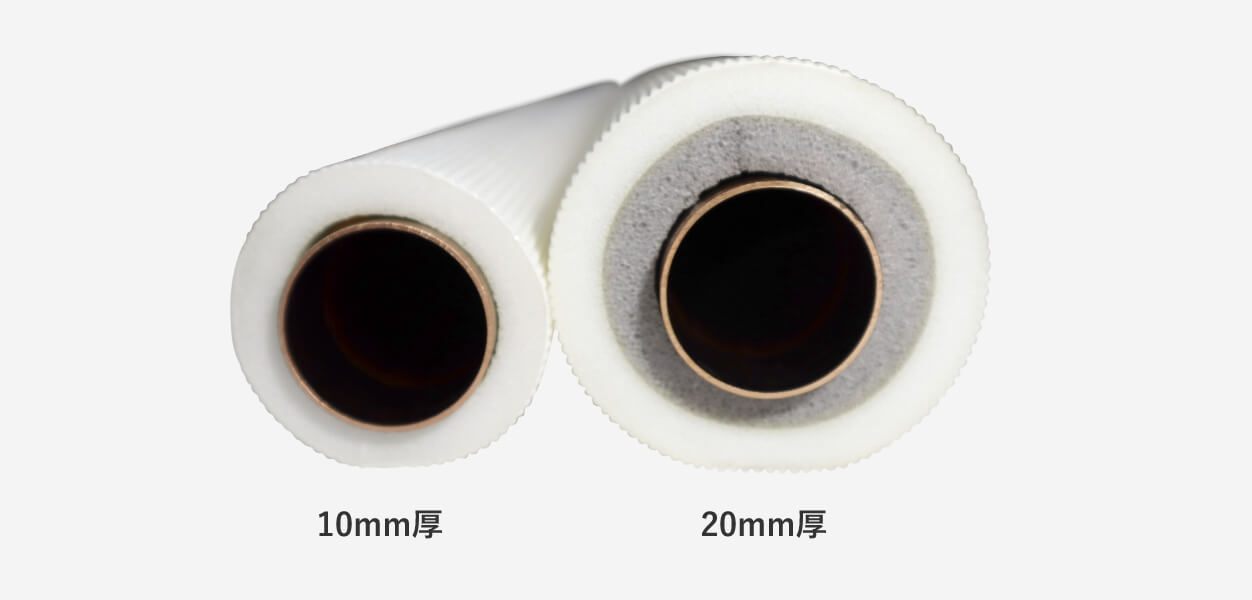

ポリタイト・チューブ
（空調被覆銅管・難燃性）
・難燃耐熱（120℃）グレード採用
・JCDA 難燃性基準適合品
・UL-94 HBF 相当品の保温材を使用
・自己消火性能有り
・JCDA 難燃性基準適合品
・UL-94 HBF 相当品の保温材を使用
・自己消火性能有り
エコロジーに配慮し作業性の良い耐久性に富んだ被覆銅管であり、家庭用から業務用の大型空調機の配管に実績を積んでおります。 又、国土交通省機械設備工事仕様に適合した、自己消火性（UL-94 HBF 相当品）を有した難燃耐熱 120℃グレードを採用した冷媒用断熱材被覆銅管（JCDA0009）及び、一般用途冷媒用断熱材被覆銅管（JCDA0010）もラインナップしております。
※令和4年5月 JCDA0009 国土交通省仕様適合品を新たにラインナップ。保温厚 8mm→10mm厚品。
冷媒種別表
| 種別 | 対応冷媒 | 最高使用圧力 |
|---|---|---|
| 1種 | R22,R407C,R404A,R507A等 | 3.45MPa以下 |
| 2種 | R22,R410A,R32,R407C,R404A,R507A等 | 4.30MPa以下 |
| 3種 | 4.80MPa以下の高圧冷媒 | 4.80MPa以下 |
銅管仕様
| 種類・記号 | 質別及び記号 | 化学成分 | ||
|---|---|---|---|---|
| リン脱酸銅継目無管 | コイル | 直管 | Cu | P |
| C1220 C1220T | 0 （軟質） | 1/2H （半硬質） | 99.90 以上 | 0.015 ～ 0.040 |

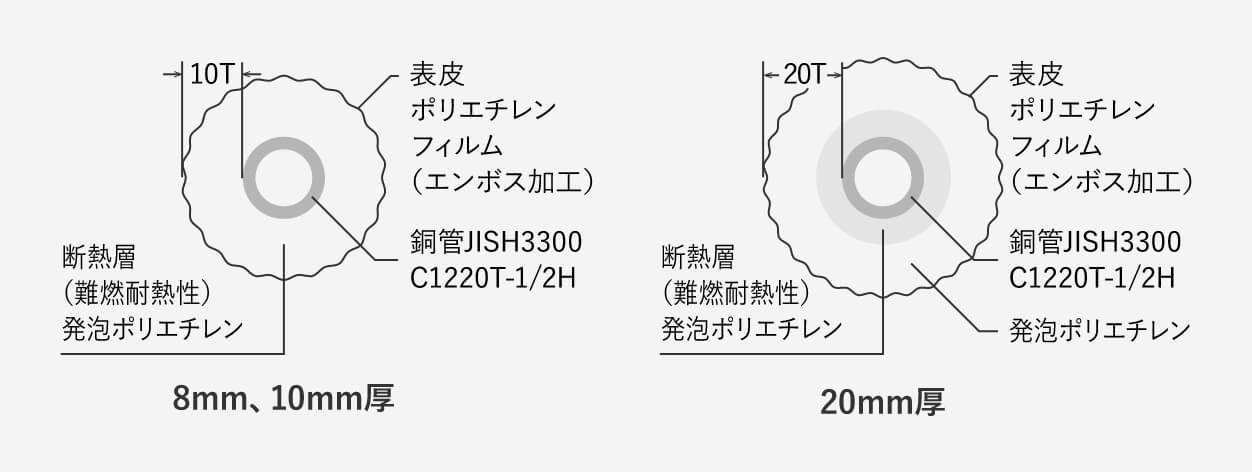

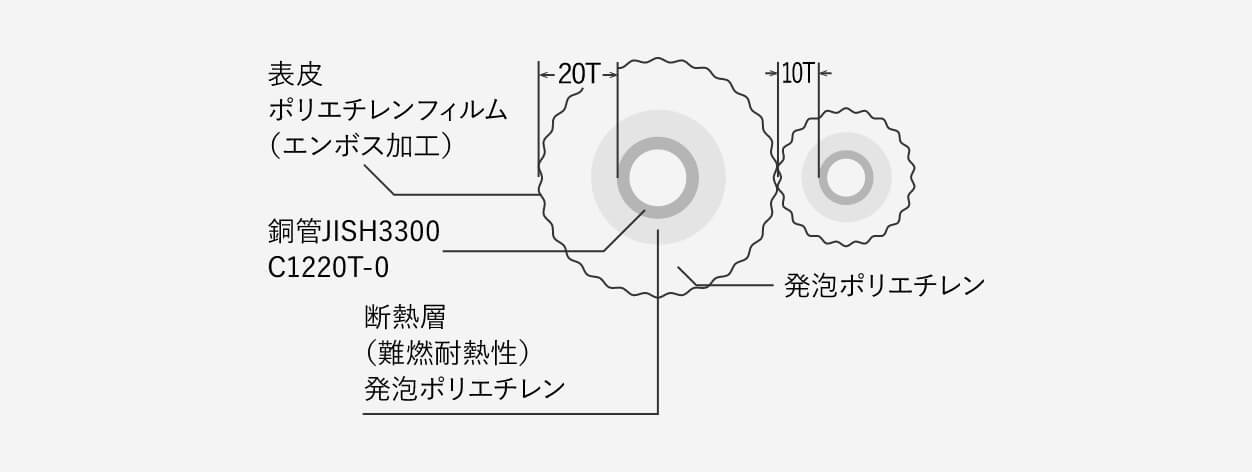

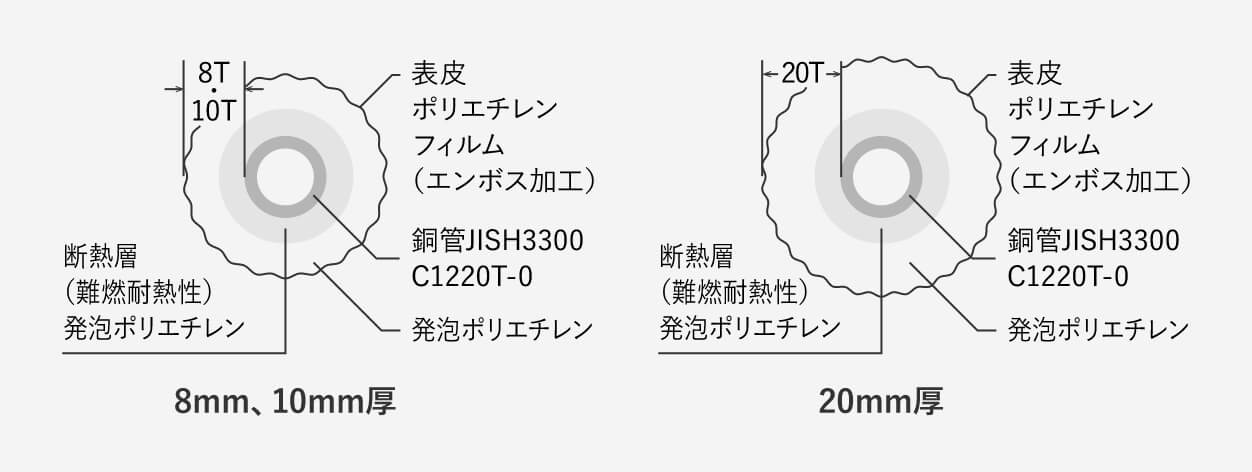

被覆保温材の仕様
| 断熱材の種類 | 難燃性 | 難燃性試験 JIS C 3005 | 項目 | 熱伝導率 平均温度23℃ | 引張り強さ | 吸水量 | 厚さ収縮率 （120±5℃） | 耐熱温度 |
|---|---|---|---|---|---|---|---|---|
| 発泡 プラスチック 保湿剤 | UL-94-HBF 相当品 | 傾斜試験において 60秒以内に自然に 消えること | 値 | 0.043以下 | 14以上 | 2.0以下 | 7以下 | -40～120 |
| A-PE-C-2に 準ずる | JCDA 0009 難燃性適合品 | 単位 | W/m・k | N/c㎡ | g/100c㎡ | ％ | ℃ |

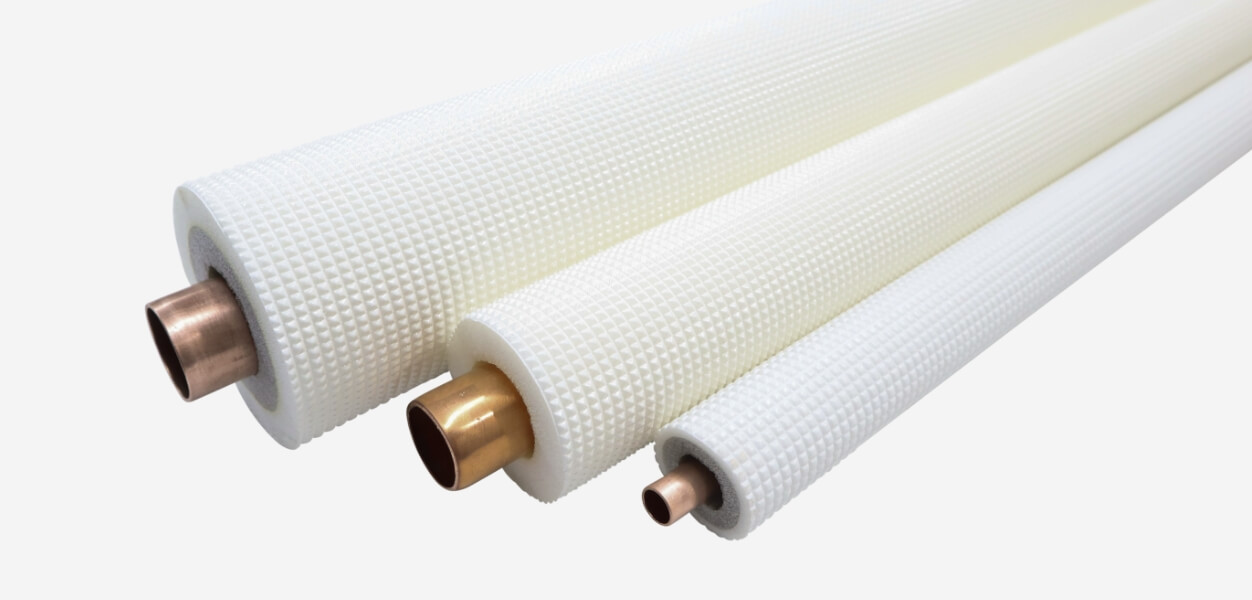

4m直管（質別：1/2H材）
保温厚：8mm、10mm厚
| 品番 | 冷媒 種別 | 国土交通省 標準仕様 適合 | 呼び経 （インチ） | 銅管サイズ 外径（mm） × 肉厚（mm） | 保温材サイズ 外径（mm） | 保温厚 （mm） | 長さ （m） | 梱包 （本/ケース入り） |
|---|---|---|---|---|---|---|---|---|
| HS-3S | ③ | （液管側） 適合 | 3/8 | 9.52×0.80 | 28 | 8 | 4 | 20 |
| HS-3S-N | ③ | （液管側） 適合 | 3/8 | 9.52×0.80 | 31 | 10 | 4 | 20 |
| HS-4S | ③ | （液管側） 適合 | 1/2 | 12.70×0.80 | 35 | 10 | 4 | 20 |
| HS-5S | ③ | （液管側） 適合 | 5/8 | 15.88×1.00 | 38 | 10 | 4 | 12 |
| HS-6S | ③ | （液管側） 適合 | 3/4 | 19.05×1.05 | 41 | 10 | 4 | 12 |
| HS-7S | ③ | － | 7/8 | 22.22×1.00 | 44 | 10 | 4 | 9 |
| HS-10S | ③ | － | 1 | 25.40×1.00 | 48 | 10 | 4 | 9 |
| （*2）HS-11S | ② | － | 1 1/8 | 28.58×1.00 | 51 | 10 | 4 | 6 |
| （*2）HS-12S | ② | － | 1 1/4 | 31.75×1.10 | 54 | 10 | 4 | 6 |
| （*2）HS-14S | ② | － | 1 1/2 | 38.10×1.35 | 60 | 10 | 4 | 5 |
保温厚：20mm厚
| 品番 | 冷媒 種別 | 国土交通省 標準仕様 適合 | 呼び経 （インチ） | 銅管サイズ 外径（mm） × 肉厚（mm） | 保温材サイズ 外径（mm） | 保温厚 （mm） | 長さ （m） | 梱包（本/ケース入り） |
|---|---|---|---|---|---|---|---|---|
| 20T-HS-3S | ③ | 適合 | 3/8 | 9.52×0.80 | 51 | 20 | 4 | 12 |
| 20T-HS-4S | ③ | 適合 | 1/2 | 12.70×0.80 | 55 | 20 | 4 | 12 |
| 20T-HS-5S | ③ | 適合 | 5/8 | 15.88×1.00 | 58 | 20 | 4 | 9 |
| 20T-HS-6S | ③ | 適合 | 3/4 | 19.05×1.05 | 61 | 20 | 4 | 9 |
| 20T-HL-7S | ③ | 適合 | 7/8 | 22.22×1.20 | 64 | 20 | 4 | 6 |
| 20T-HL-10S | ③ | 適合 | 1 | 25.40×1.35 | 67 | 20 | 4 | 6 |
| 20T-HL-11S | ③ | 適合 | 1 1/8 | 28.58×1.55 | 71 | 20 | 4 | 5 |
| 20T-HL-12S | ③ | 適合 | 1 1/4 | 31.75×1.70 | 74 | 20 | 4 | 5 |
| 20T-HL-14S | ③ | 適合 | 1 1/2 | 38.10×2.00 | 80 | 20 | 4 | 4 |
| 20T-HS-7S | ③ | － | 7/8 | 22.22×1.00 | 64 | 20 | 4 | 6 |
| 20T-HS-10S | ③ | － | 1 | 25.40×1.00 | 67 | 20 | 4 | 6 |
| （*2）20T-HS-11S | ② | － | 1 1/8 | 28.58×1.00 | 71 | 20 | 4 | 5 |
| （*2）20T-HS-12S | ② | － | 1 1/4 | 31.75×1.10 | 74 | 20 | 4 | 5 |
| （*2）20T-HS-14S | ② | － | 1 1/2 | 38.10×1.35 | 80 | 20 | 4 | 4 |
＊特に結露の心配のある配管場所には保温材をプラスして巻いて下さい。保温材は施工後収縮する場合があります。管が露出しないような配管をして下さい。
＊（HS-11S,HS-12S,HS-14S）（20T-HS-11S,20T-HS-12S,20T-HS-14S）R410A及びR32用として使用する場合は、曲半径は直径の1/4以上でご使用ください。それ以下で使用されますと肉厚が規定以下になります
＊（HS-11S,HS-12S,HS-14S）（20T-HS-11S,20T-HS-12S,20T-HS-14S）R410A及びR32用として使用する場合は、曲半径は直径の1/4以上でご使用ください。それ以下で使用されますと肉厚が規定以下になります
20mコイル（質別：O材）
保温厚：8mm、10mm厚
| 品番 | 冷媒 種別 | 国土交通省 標準仕様 適合 | 銅サイズ 外径（mm） × 肉厚（mm） | 保温材サイズ 外径（mm） | 保温厚 （mm） | 長さ （m） | 梱包 （巻/ケース入り） |
|---|---|---|---|---|---|---|---|
| HS-2 | ③ | － | 6.35×0.80 | 24 | 8 | 20 | 2 |
| HS-2-N | ③ | （液管側） 適合 | 6.35×0.80 | 28 | 10 | 20 | 2 |
| HS-3 | ③ | － | 9.52×0.80 | 28 | 8 | 20 | 2 |
| HS-3-N | ③ | （液管側） 適合 | 9.52×0.80 | 31 | 10 | 20 | 2 |
| HS-4 | ② | （液管側） 適合 | 12.70×0.80 | 35 | 10 | 20 | 2 |
| HS-5 | ② | （液管側） 適合 | 15.88×1.00 | 38 | 10 | 20 | 1 |
| HS-6Z | ② | （液管側） 適合 | 19.05×1.20 | 41 | 10 | 20 | 1 |
保温厚：20mm厚
| 品番 | 冷媒 種別 | 国土交通省 標準仕様 適合 | 銅サイズ 外径（mm） × 肉厚（mm） | 保温材サイズ 外径（mm） | 保温厚 （mm） | 長さ （m） | 梱包 （巻/ケース入り） |
|---|---|---|---|---|---|---|---|
| 20T-HS-2 | ③ | 適合 | 6.35×0.80 | 48 | 20 | 20 | 1 |
| 20T-HS-3 | ③ | 適合 | 9.52×0.80 | 52 | 20 | 20 | 1 |
| 20T-HS-4 | ② | 適合 | 12.70×0.80 | 55 | 20 | 20 | 1 |
| 20T-HS-5 | ② | 適合 | 15.88×1.00 | 57 | 20 | 20 | 1 |
| 20T-HS-6Z | ② | 適合 | 19.05×1.20 | 61 | 20 | 20 | 1 |
ペアコイル（質別：O材）
保温厚：8mm、10mm厚
| 品番 | 冷媒 種別 | 管内 流体 | 銅管サイズ 外径（mm） × 肉厚（mm） | 保温材サイズ 外径（mm） | 保温厚 （mm） | 長さ （m） | 梱包 （巻/ケース入り） |
|---|---|---|---|---|---|---|---|
| HP-23 | ③ | 液管 | 6.35×0.80 | 24 | 8 | 20 | 1 |
| ガス管 | 9.52×0.80 | 28 | 8 | ||||
| HP-23-N | ③ | 液管 | 6.35×0.80 | 28 | 10 | 20 | 1 |
| ガス管 | 9.52×0.80 | 31 | 10 | ||||
| HP-24 | ② | 液管 | 6.35×0.80 | 24 | 8 | 20 | 1 |
| ガス管 | 12.70×0.80 | 35 | 10 | ||||
| HP-24-N | ② | 液管 | 6.35×0.80 | 28 | 10 | 20 | 1 |
| ガス管 | 12.70×0.80 | 35 | 10 | ||||
| HP-35 | ② | 液管 | 9.52×0.80 | 28 | 8 | 20 | 1 |
| ガス管 | 15.88×1.00 | 38 | 10 | ||||
| HP-35-N | ② | 液管 | 9.52×0.80 | 31 | 10 | 20 | 1 |
| ガス管 | 15.88×1.00 | 38 | 10 | ||||
| HP-36Z | ② | 液管 | 9.52×0.80 | 28 | 8 | 20 | 1 |
| ガス管 | 19.05×1.20 | 41 | 10 | ||||
| HP-36Z-N | ② | 液管 | 9.52×0.80 | 31 | 10 | 20 | 1 |
| ガス管 | 19.05×1.20 | 41 | 10 |
保温厚：20mm厚
| 品番 | 冷媒 種別 | 管内 流体 | 銅サイズ 外径（mm） × 肉厚（mm） | 保温材サイズ 外径（mm） | 保温厚 （mm） | 長さ （m） | 梱包 （巻/ケース入り） |
|---|---|---|---|---|---|---|---|
| 20T-HP-23 | ③ | 液管 | 6.35×0.80 | 24 | 8 | 20 | 1 |
| ガス管 | 9.52×0.80 | 52 | 20 | ||||
| 20T-HP-23-N | ③ | 液管 | 6.35×0.80 | 28 | 10 | 20 | 1 |
| ガス管 | 9.52×0.80 | 52 | 20 | ||||
| 20T-HP-24 | ② | 液管 | 6.35×0.80 | 24 | 8 | 20 | 1 |
| ガス管 | 12.70×0.80 | 55 | 20 | ||||
| 20T-HP-24-N | ② | 液管 | 6.35×0.80 | 28 | 10 | 20 | 1 |
| ガス管 | 12.70×0.80 | 55 | 20 | ||||
| 20T-HP-35 | ② | 液管 | 9.52×0.80 | 28 | 8 | 20 | 1 |
| ガス管 | 15.88×1.00 | 57 | 20 | ||||
| 20T-HP-35-N | ② | 液管 | 9.52×0.80 | 31 | 10 | 20 | 1 |
| ガス管 | 15.88×1.00 | 57 | 20 |
