製品カテゴリー

配管支持金具
冷媒ガス
エアカーテン

配管支持金具

吊全ねじ

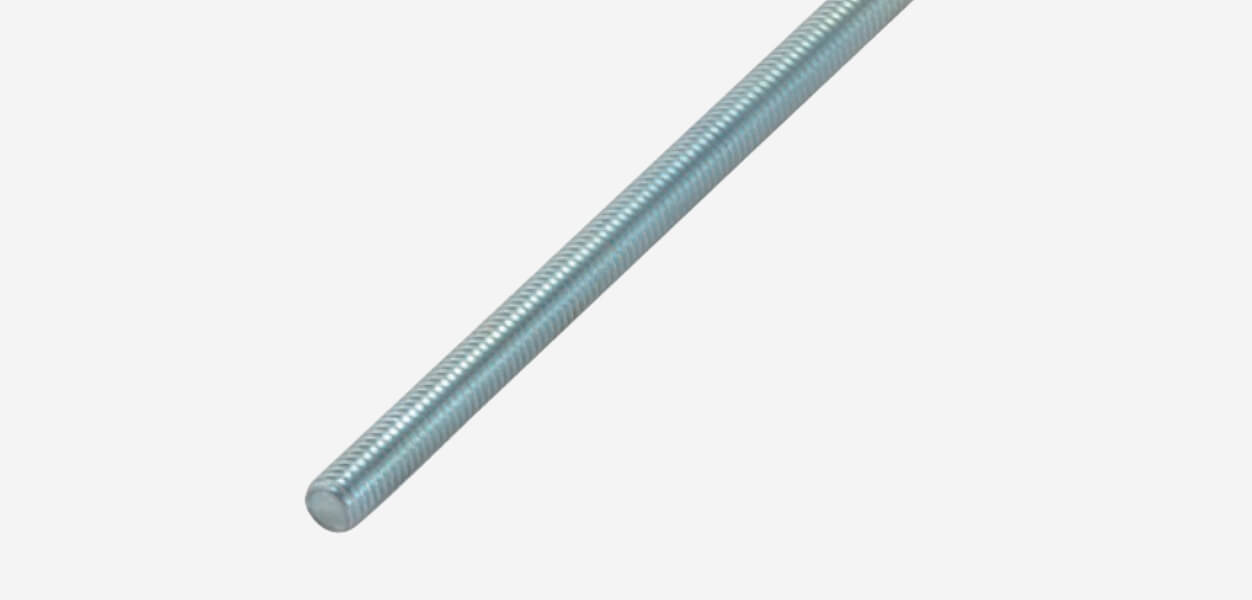

白全ねじ（ユニクロメッキ）　A11116

サイズ径× L寸法（mm）	本数（束）	ユニクロメッキ A11116	ステン SUS304A11123
W3/8×1000	50	○	○
W3/8×1500	25	○
W3/8×2000	25	○	○
W3/8×3000	20	○
W1/2×1000	25	○	○
W1/2×1500	15	○
W1/2×2000	15	○	○
W5/8×1000	15	○	○
W5/8×2000	10	○
W3/4×1000	10	○	○

●Mねじもあります。
●特殊寸法製作します。

銅管用並列固定金具

銅管用並列固定金具　A17918

連結サイズ	吊ボルト径	吊ボルトピッチ	全長L寸法
2連用	W3/8・M10mm	200mm	230mm
3連用	W3/8・M10mm	300mm	330mm
4連用	W3/8・M10mm	400mm	430mm
5連用	W3/8・M10mm	500mm	530mm
6連用	W3/8・M10mm	600mm	630mm
7連用	W3/8・M10mm	700mm	730mm
8連用	W3/8・M10mm	800mm	830mm

●銅管用の並列固定アングル
●電気亜鉛メッキ仕上げ

ハヤウマシリーズ

溶接不要、組立式のプレスタイプ鋼材

● 「ハヤウマ接続金具」とボルトナットを使用して架台やブラケットを組立できます。

●溶融亜鉛メッキ仕上げ

●電気亜鉛メッキ仕上げ

●SUS304製

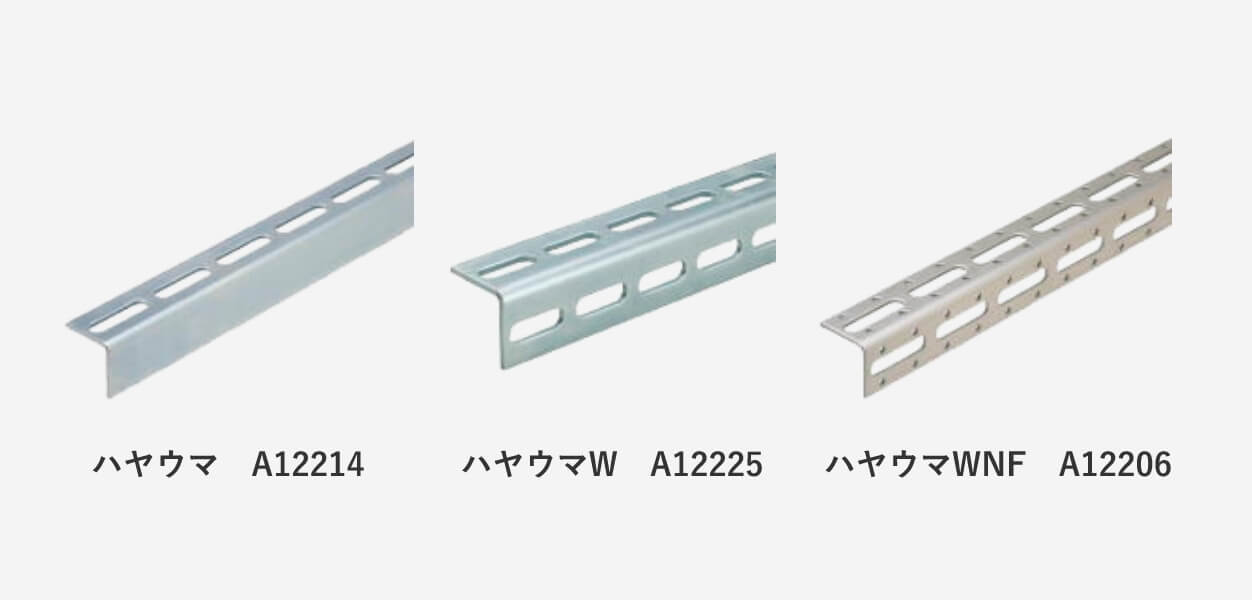

ハヤウマシリーズ
ハヤウマ　A12214

形状	品名	長さ	表面処理	品番
片面穴タイプハヤウマ	ハヤウマ	900mm 1800mm 2520mm	どぶメッキ	A10660
			ユニクロメッキ	A12214
			ステンレス	A10663
片面穴（釘穴1付）タイプハヤウマN	ハヤウマーN＊	900mm 1800mm 2520mm	ユニクロメッキ	A12182
片面穴（釘穴1付）タイプハヤウマN	ハヤウマーN＊	900mm 1800mm 2520mm	ステンレス	A12198
片面穴（釘穴4付）タイプハヤウマNF	ハヤウマーNF＊	900mm 1800mm 2520mm	ユニクロメッキ	A12183
片面穴（釘穴4付）タイプハヤウマNF	ハヤウマーNF＊	900mm 1800mm 2520mm	ステンレス	A12199

＊受注生産品

ハヤウマWシリーズ
ハヤウマW　A12225、ハヤウマWNF　A12206

形状	品名	長さ	表面処理	品番
両面穴タイプハヤウマW	ハヤウマW	900mm 1800mm 2520mm	どぶメッキ	A11680
			ユニクロメッキ	A12225
			ステンレス	A11681
両面穴（釘穴1付）タイプハヤウマWN	ハヤウマWN＊	900mm 1800mm 2520mm	ユニクロメッキ	A12189
両面穴（釘穴1付）タイプハヤウマWN	ハヤウマWN＊	900mm 1800mm 2520mm	ステンレス	A12205
両面穴（釘穴4付）タイプハヤウマWNF	ハヤウマWNF	900mm 1800mm 2520mm	ユニクロメッキ	A12191
両面穴（釘穴4付）タイプハヤウマWNF	ハヤウマWNF	900mm 1800mm 2520mm	ステンレス	A12206

＊受注生産品

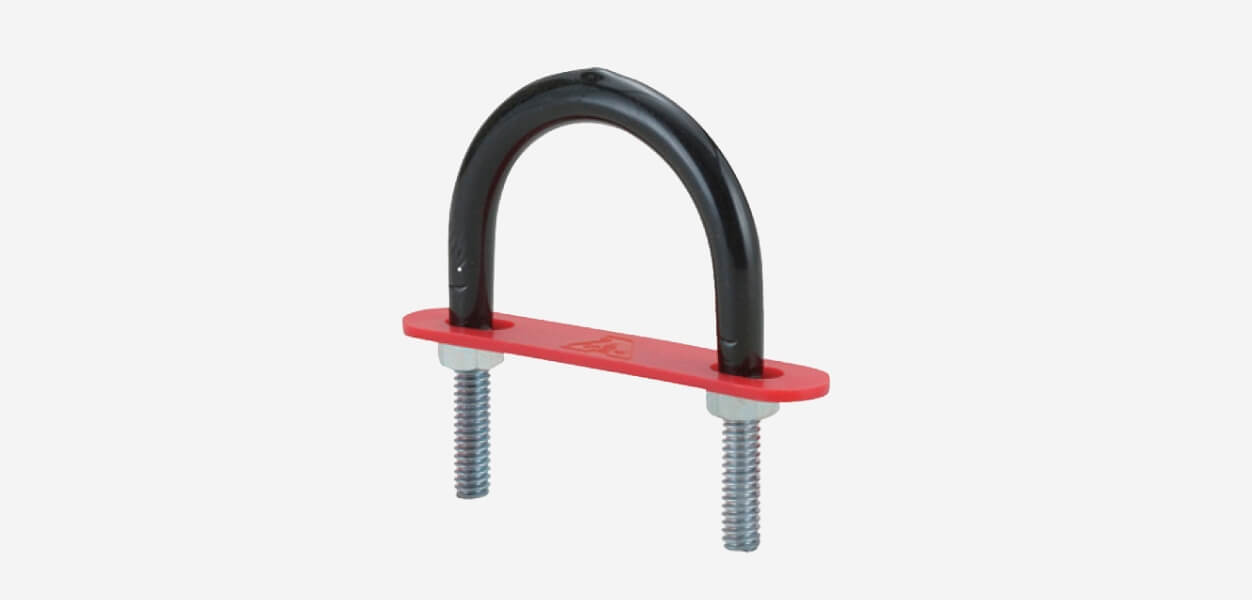

デップUボルト

電気絶縁用のUボルト。軟質塩ビコーティングタイプ

●電気絶縁性に優れ、管の表面を支持金具の接触により発生する細かな傷から守ります。

●軟質塩ビの物性上、常温60℃までの配管にご使用ください。

●配管施工時のナットの締め付けトルクは30kg・cmを厳守してください。

●Uボルトは電気亜鉛メッキ仕上げ。プレートはポリプロピレン製。

●ステンレス製

デップUボルト（CU）　A10605

銅管用品番	銅管用適合管外径
A10605	9.53mm
	12.7mm
	15.88mm
	19.05mm
	22.22mm
	25.4mm
	28.58mm
	34.92mm
	41.28mm
	53.98mm
	66.68mm
	79.38mm
	104.78mm

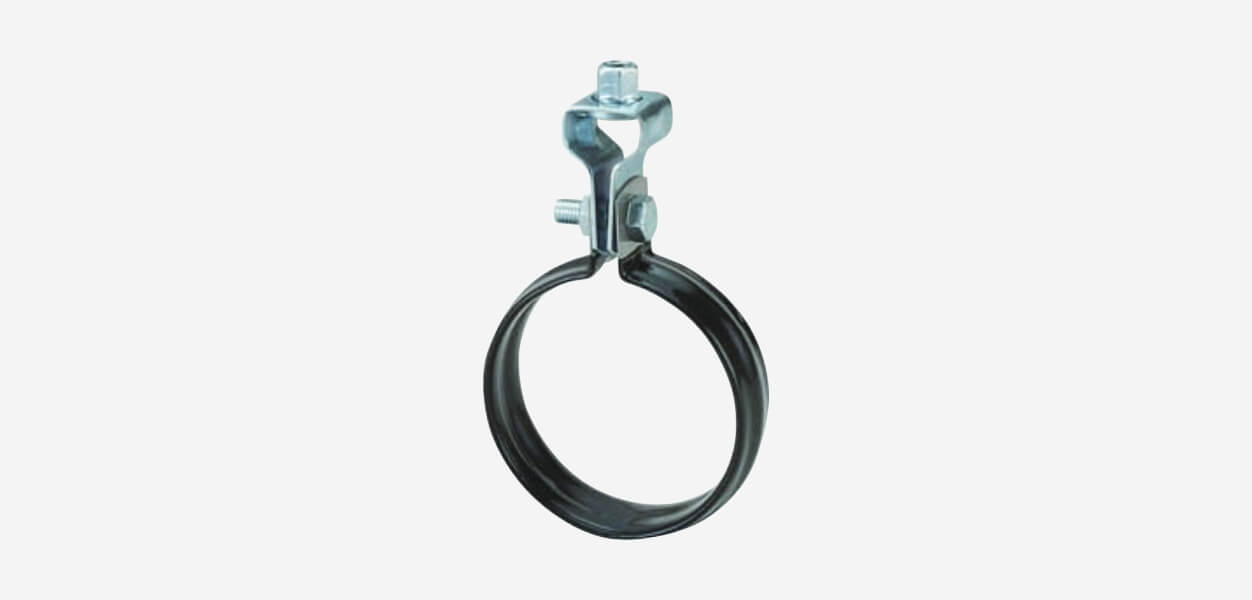

デップCU吊タン付

電気絶縁用の提灯式吊バンド。軟質塩ビコーティングタイプ

●電気絶縁性に優れ、管の表面を支持金具の接触により発生する細かな傷から守ります。

●軟質塩ビの物性上、常温60℃までの配管にご使用ください。

●バンド本体はSUS430製

●吊用タンは鉄製

●ステンレス製

デップCU吊タン付　A10151

銅管用品番	銅管用適合管外径
A10151	9.53mm
	12.7mm
	15.88mm
	19.05mm
	22.22mm
	25.4mm
	28.58mm
	34.92mm
	41.28mm
	53.98mm
	66.68mm
	79.38mm
	104.78mm

デップCU立バンド

電気絶縁用の提灯式吊バンド。軟質塩ビコーティングタイプ

●電気絶縁性に優れ、管の表面を支持金具の接触により発生する細かな傷から守ります。

●軟質塩ビの物性上、常温60℃までの配管にご使用ください。

●バンド本体はSUS430製

●ステンレス製

デップCU立バンド　A10328

銅管用品番	銅管用適合管外径
A10328	9.53mm
	12.7mm
	15.88mm
	19.05mm
	22.22mm
	25.4mm
	28.58mm
	34.92mm
	41.28mm
	53.98mm
	66.68mm
	79.38mm
	104.78mm

座付羽子板

立バンド用のねじ込み式取付足

●アンカーやインサートに直接取付け可能です。

●立バンドのサイズによりタイプが変わります。

●化粧座金は取り外し可能です。

●電気亜鉛メッキ仕上げ

●ステンレス製

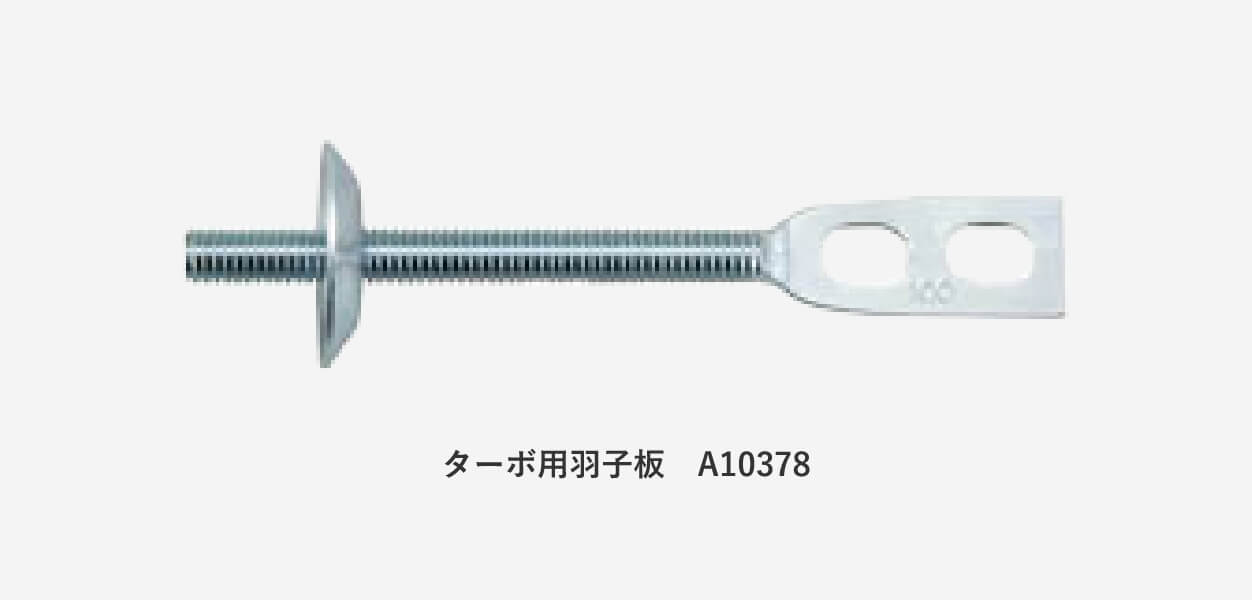

ターボ用羽子板

立バンド用のねじ込み式取付足

●アンカーやインサートに直接取付け可能です。

●立バンドのサイズによりタイプが変わります。

●化粧座金は取り外し可能です。

●電気亜鉛メッキ仕上げ

●ステンレス製

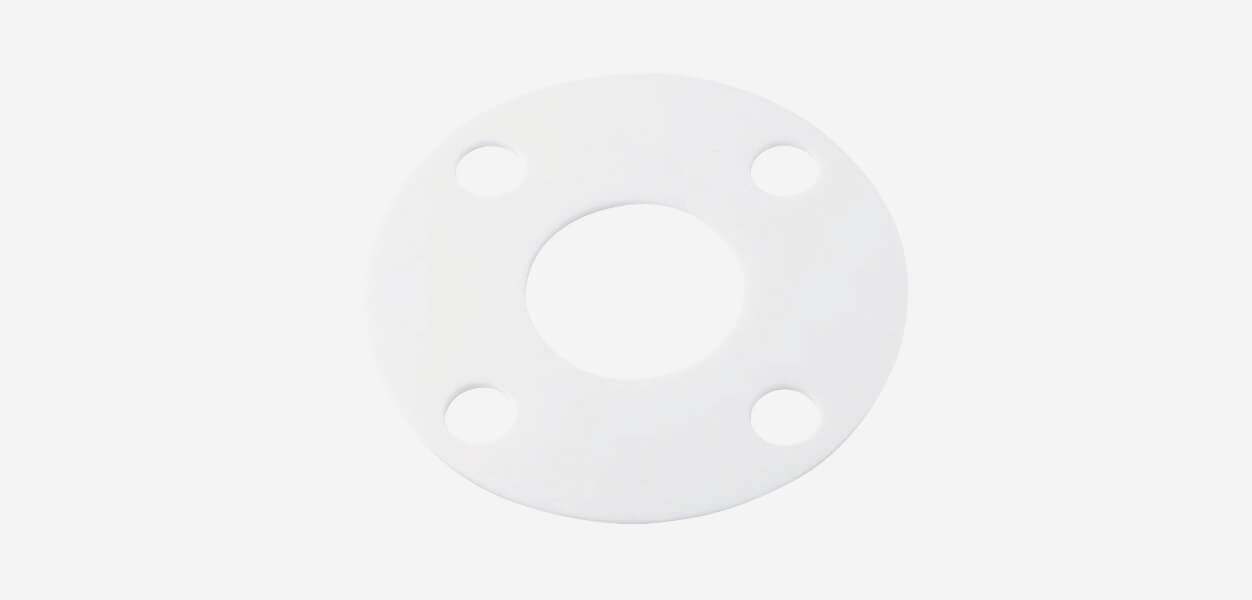

テフロン全面パッキン

テフロン全面パッキン　一般用
型番Ｔ9007、V7010
A20593

形状	品番	径称
テフロン全面パッキン一般用型番Ｔ9007、 V7010	A11014	15A
		20A
		25A
		32A
		40A
		50A
		65A
		80A
		100A
		125A
		150A
使用可能範囲	使用温度範囲：－50℃～100℃ 最高使用圧力：１MPa（10kgf/cm2）
使用用途	強酸、強アルカリなどの各種腐食性流体、有機溶剤、汚染を嫌う流体のガスケット

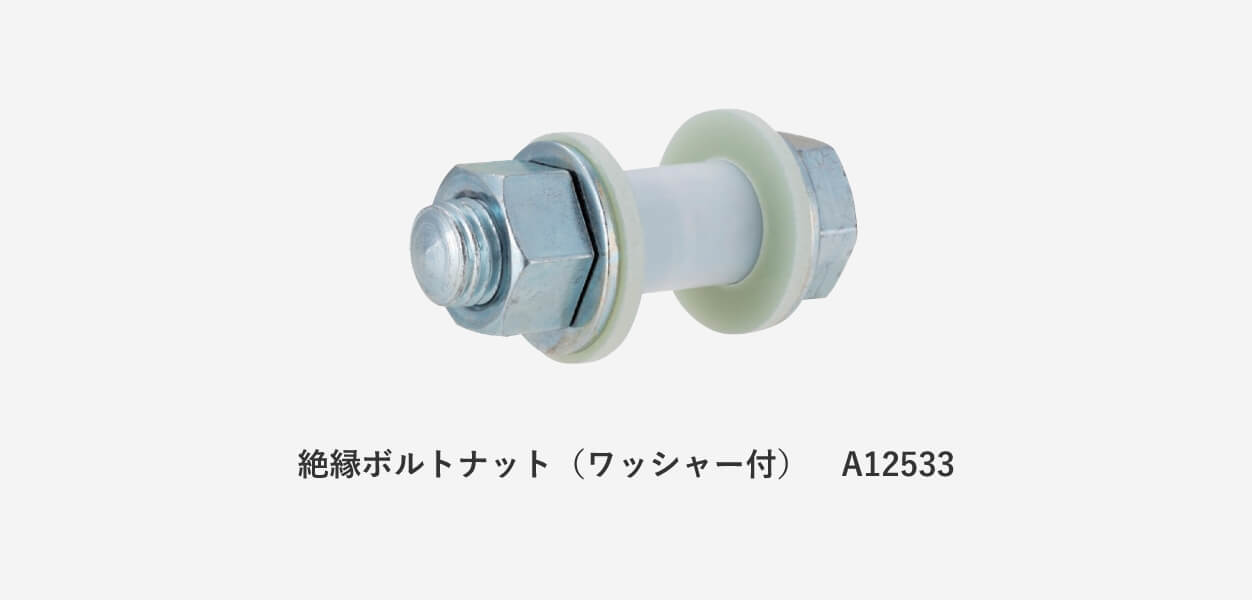

絶縁ボルトナット（ワッシャー付）

● 市販のボルトに絶縁スリーブ1個、絶縁ワッシャー2個、鉄（ステン）ワッシャー2個をセットしたものです。

冷媒ガス

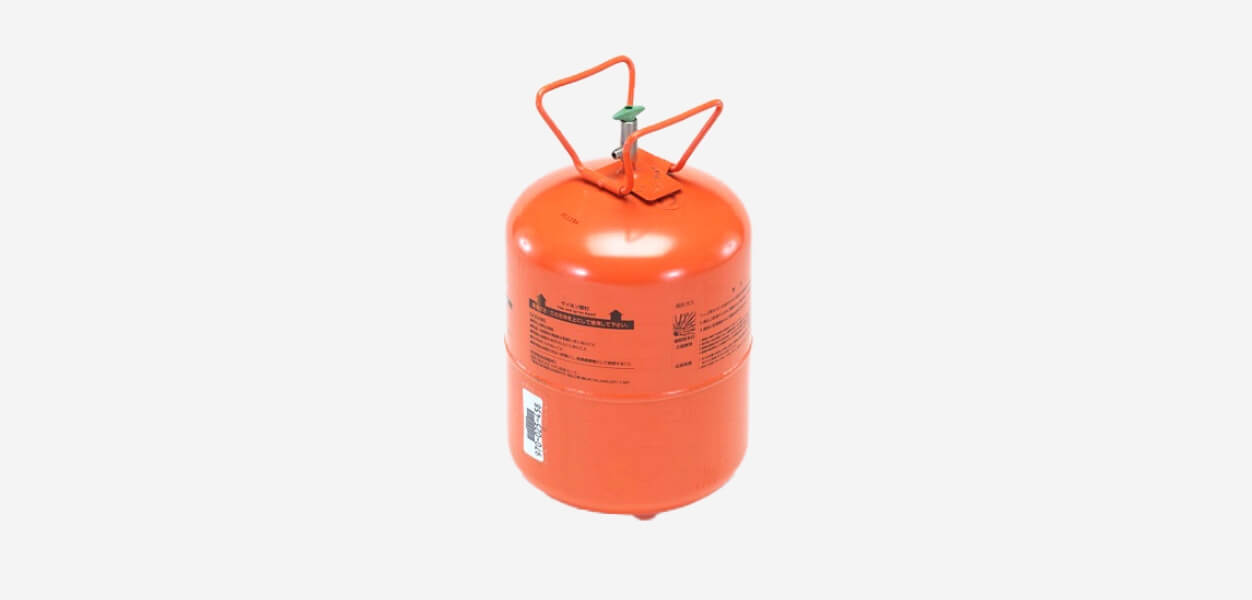

R404A フルオロカーボン

荷姿：10kg入（総質量：13kg)

240(W)×440(H)mm

●バルブ取付口：1/4フレア（7/16UNF-20)

※ サイフォン管付ですので、正立したまま液が取り出せます。

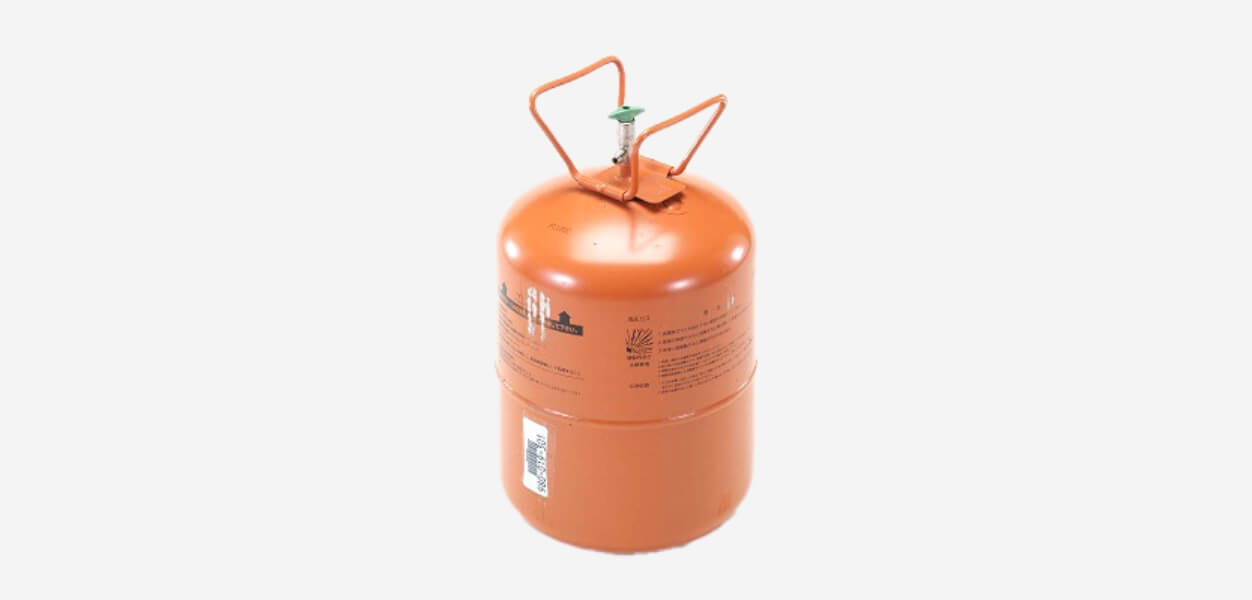

R407C フルオロカーボン

荷姿：10kg入（総質量：13kg)

240(W)×440(H)mm

●バルブ取付口：1/4フレア（7/16UNF-20)

※ 再充填ができない使い切りタイプのボンベです。

※ サイフォン管付ですので、正立したまま液が取り出せます。

●使用後の容器は回収場所に付属の送り状で送付します。

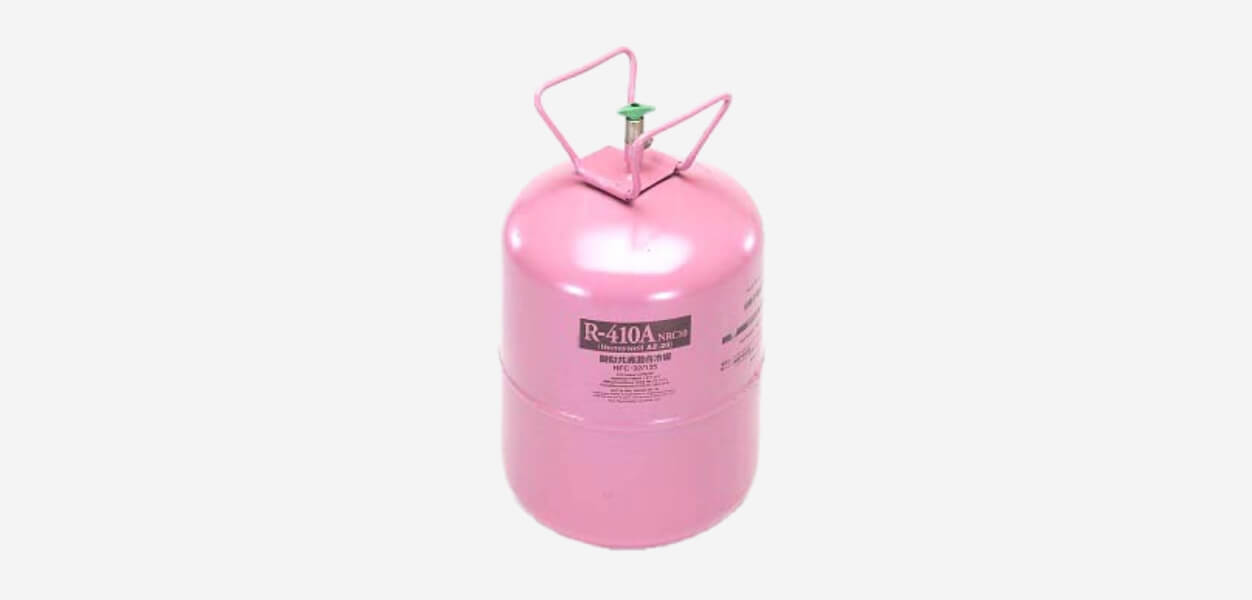

R410A フルオロカーボン

荷姿：10kg入（総質量：14kg)

240(W)×440(H)mm

●チャージホース5/16フレア（1/2UNF-20）

※ 再充填ができない使い切りタイプのボンベです。

※ サイフォン管付ですので、正立したまま液が取り出せます。

●使用後の容器は回収場所に付属の送り状で送付します。

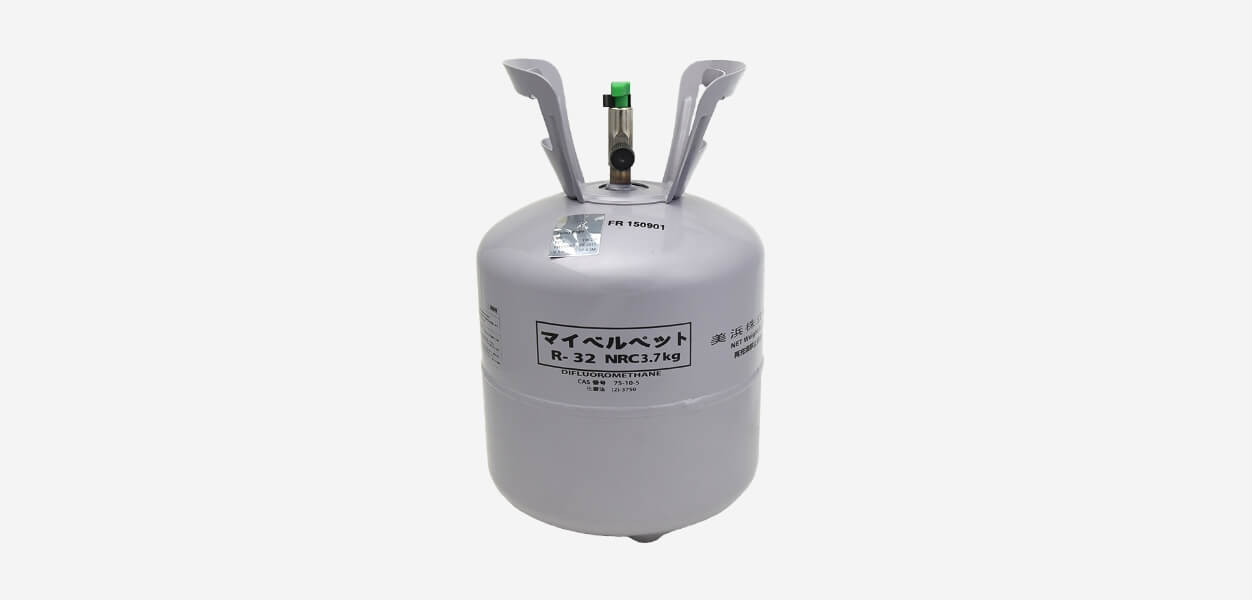

マイベルペットR32 NRC

荷姿：3.7kg（総質量：6.1kg)

●チャージホースはR410Aと同じ5/16フレア（1/2UNF-20）を使用して下さい。

※ 再充填ができない使い切りタイプのボンベです。

●使用後の容器は回収場所に付属の送り状で送付します。

ATTENTION

冷媒ガスのご注意

フルオロカーボンの販売には高圧ガス保安法の定めにより、販売許可が必要です。（サービス缶を除く）
許可のない代理店様には販売できませんので予めご了承ください。

エアカーテン

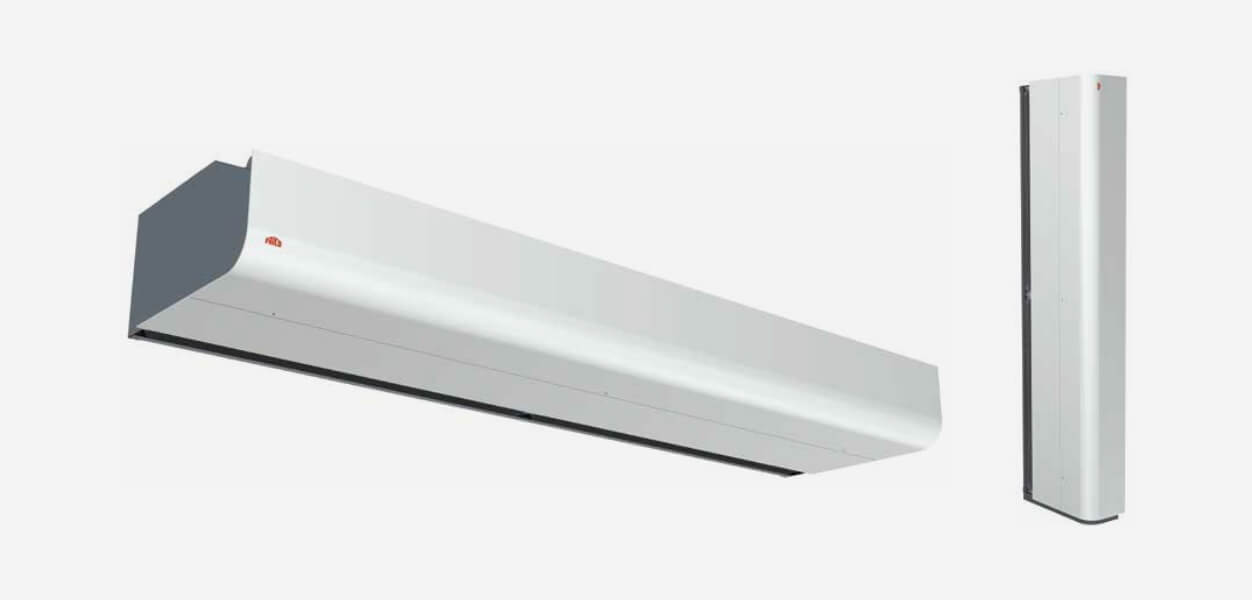

FRICOフリコエアカーテン

エアカーテンは開閉口に見えないエアバリアを作ることで人や荷物をドアフリーで温度が異なるゾーンを管理することができます。
サーモゾーンテクノロジー*と呼ぶ制御は、風量と風速を完璧なまでにコントロールすることで安定したエアバリアを創ります。
冷暖両方で屋内の温度を心地良く保つことができます。

＊サーモゾーン（THERMOZONE) はSweden Frico ABの登録商標です。

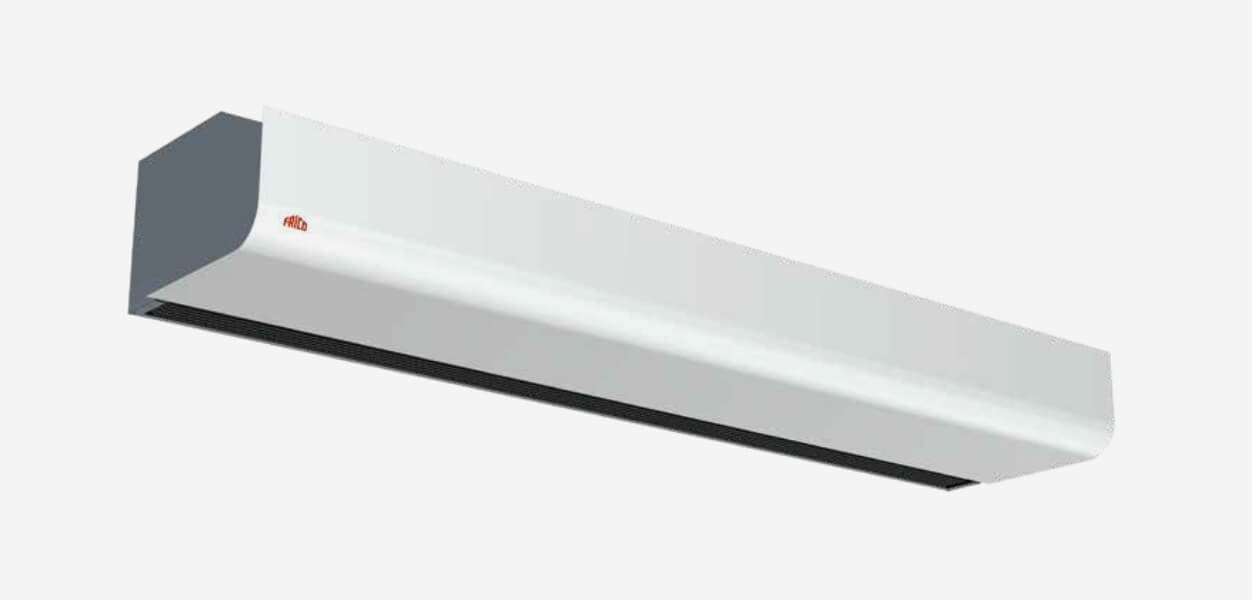

Pamirパミールシリーズ

推奨開口

・高さ1〜5m迄

・幅 1〜7m迄

・連結可能

ECモータ採用

ECモータ（ブラシレスDCモータ）採用により必要に応じたファンの速度を無段階で制御が可能になり、電気代も86%コスト削減。

独自のファン形状と構造

接線されたファンホイールと構造は切れ目のない均一な気流を生成します。内部構造＝体積＋圧力を最適化に計算して最高レベルの空気のカーテンを実現！

独自の吹き出し形状

4列の並んだアウトレットグリルに空気を集め最も強力なスロー長を生み出します。赤い線までが、エアカーテンとしての効果を表します。

Pamirパミール 2500

常温送風運転 - PAF2500 A（IP21）

供給電力　単相3線式　200V 50/60Hz

Item number	製品型式	加温能力［kW］	風量^*1 ［㎥/h］	音量パワー^*2 ［dB(A)］	音圧^*3 ［dB(A)］	定格電流［A］	幅［mm］	製品重量［kg］
246826	PAF2510A	0	900/1300	70	43/53	0,5	1050	16
246830	PAF2515A	0	1250/2100	71	44/54	0,7	1560	24

＊3 段階のファンの最小/ 最大風量。
＊音響パワー（LWA）はISO 27327-2: 2014、Installation type E に基づいて測定。
＊音圧（LpA）。条件は以下の通りです。ユニットまでの距離5m。
指向性係数：2 等価吸収面積200m2。最小/ 最大風量時。

Pamirパミール 3500

常温送風運転 - PAFEC3500 A（IP24^*6）

供給電力　単相3線式　200V 50/60Hz

Item number	製品型式	風量^*1 ［㎥/h］	音量パワー^*2 ［dB(A)］	音圧^*3 ［dB(A)］	定格電流［A］	幅［mm］	製品重量［kg］
189577	PAFEC3510A	900/1800	75	44/60	2,3	1039	29
189581	PAFEC3515A	1400/2700	78	46/63	3,2	1549	42
189585	PAFEC3520A	1900/3500	79	47/64	4,1	2039	55

加熱機能付 - PAFEC3500 WL, 温風用低温コイル内蔵（≤80℃）（IP24^*6）

WWLタイプ（≦60℃）はお問い合わせください

Item number	製品型式	加温能力［kW］	風量^*1 ［㎥/h］	∆t*4.5 ［℃］	本体内保有水量［l］	音量パワー^*2 ［dB(A)］	音圧^*3 ［dB(A)］	定格電流［A］	幅［mm］	製品重量［kg］
189579	PAFEC3510WL	11	850/1700	24/19	1,5	75	42/59	2,3	1039	38
189583	PAFEC3515WL	18	1350/2600	25/20	2,4	77	45/61	3,2	1549	52
189587	PAFEC3520WL	24	1800/3400	25/21	3,2	78	45/62	4,1	2039	65
189591	PAFEC3525WL	31	2250/4500	26/21	4,0	80	47/64	5,1	2549	80

＊低/高エアフロー（2V/10V）。
＊音響パワー（LWA）はISO 27327-2: 2014、Installation type E に基づいて測定。
＊音圧（LpA）。条件は以下の通りです。ユニットまでの距離5m。
指向性係数：2 等価吸収面積200m2。最小/最大風量時。

＊Δ t = 最大熱出力および低/高風量（2V/10V）時の通過空気の温度上昇。
＊水温60/40℃、気温＋18℃の場合。
＊水平取付 IP24、垂直取付（右側）IP24、垂直取付（左側）IP21。（取付面側から見た場合）

Pamirパミール 5000

常温送風運転 - PAFEC5000 A（IP24^*4）

供給電力　単相3線式　200V 50/60Hz

Item number	製品型式	風量^*1 ［㎥/h］	音量パワー^*2 ［dB(A)］	音圧^*3 ［dB(A)］	定格電流［A］	幅［mm］	製品重量［kg］
230375	PAFEC5010A	900/2950	80	34/66	4,4	1039	39
230383	PAFEC5020A	1700/5900	86	39/70	8,1	2039	67
230387	PAFEC5025A	2150/7200	87	41/71	9,2	2549	82

＊3段階のファンの最小/最大風量。
＊音響パワー（LWA）はISO 27327-2: 2014、Installation type E に基づいて測定。
＊音圧（LpA）。条件は以下の通りです。ユニットまでの距離5m。
指向性係数：2 等価吸収面積200m2。最小/最大風量時。
＊水平取付 IP24、垂直取付（右側）IP24、垂直取付（左側）IP21。（取付面側から見た場合）

加熱機能付 - PAFEC5000 WL, 温風用低温コイル内蔵（≤80℃）（IP24^*6）

WWLタイプ（≦60℃）はお問い合わせください

Item number	製品型式	加温能力［kW］	風量^*1 ［㎥/h］	∆t*4.5 ［℃］	本体内保有水量［l］	音量パワー^*2 ［dB(A)］	音圧^*3 ［dB(A)］	定格電流［A］	幅［mm］	製品重量［kg］
230378	PAFEC5010WL	17	650/2700	28/18	1,9	82	32/66	4,3	1039	46
230382	PAFEC5015WL	26	1150/3950	27/19	3,0	82	33/66	5,5	1549	62
230386	PAFEC5020WL	35	1550/5400	27/19	4,1	83	35/67	8,0	2039	82
230390	PAFEC5025WL	46	1850/6900	28/20	5,2	85	37/69	9,1	2549	100

＊低/高エアフロー (2V/10V)。
＊音響パワー（LWA）はISO 27327-2: 2014、Installation type E に基づいて測定。
＊音圧（LpA）。条件は以下の通りです。ユニットまでの距離5m。
指向性係数：2 等価吸収面積200m2。最小/ 最大風量時。
