ユニ金属の銅管継手の特長
ユニ金属の銅管継手は厳密な品質管理を定めた日本産業規格表示認定工場で製造された銅管継手と、冷媒・冷蔵配管用継手をご用意しております。
JIS規格
JIS H3401（銅及び銅合金の管継手）とJIS B8607（冷媒用銅管継手）は現在、自己適合宣言制度を採用しています。 JIS H3401（銅及び銅合金の管継手）は、エルボ、ティーズのみ適用を定義しています。
品質
大口径のØ155.58まで継ぎ目無しの素管から、高度な加工技術で成型されています。 梱包は内箱と外箱の大箱梱包またはビニール袋と外箱の小箱梱包により、汚れや異物の混入を防ぎ衛生的な製品です。
高耐圧設計
JIS規格に定めた肉厚を満足し、ティーズは液体バルジ成形で製造され、高い耐圧性能の製品です。
ミリ寸法表示
製品の刻印からケースラベルまで、すべてミリ寸法の実径で表示しています。
在庫と即納システム
基本的に午前中のご注文で即日発送の体制を整えています。
銅管継手一覧
銅管継手

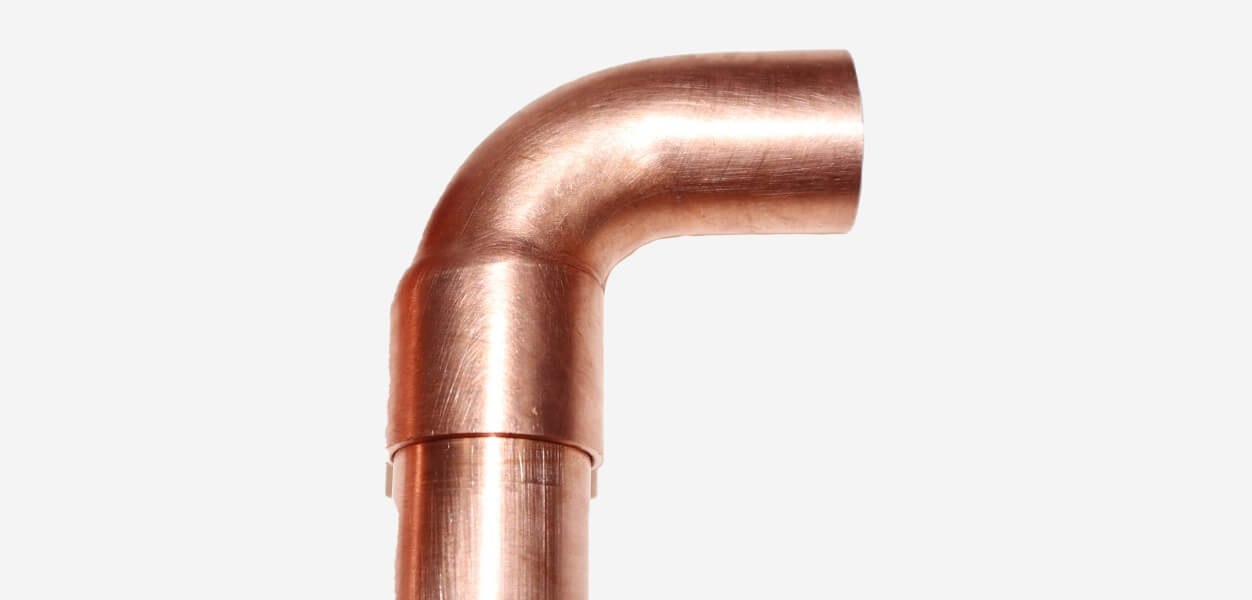

エルボ（JIS H3401）
エルボは、管の進路を変える継手です。45°、90°の形状規格があります。 取扱いメーカーにより寸法に差異があります。詳細はお問い合わせください。

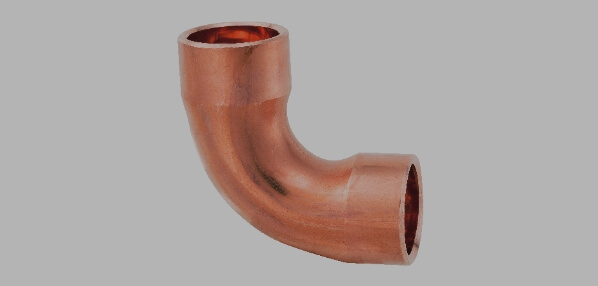

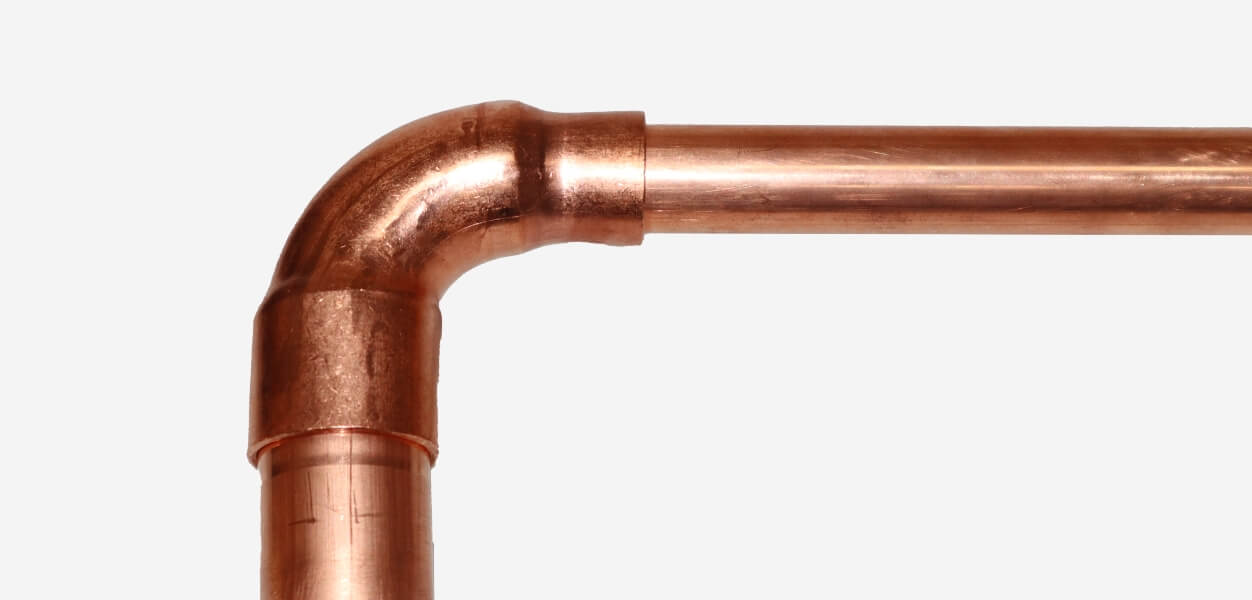

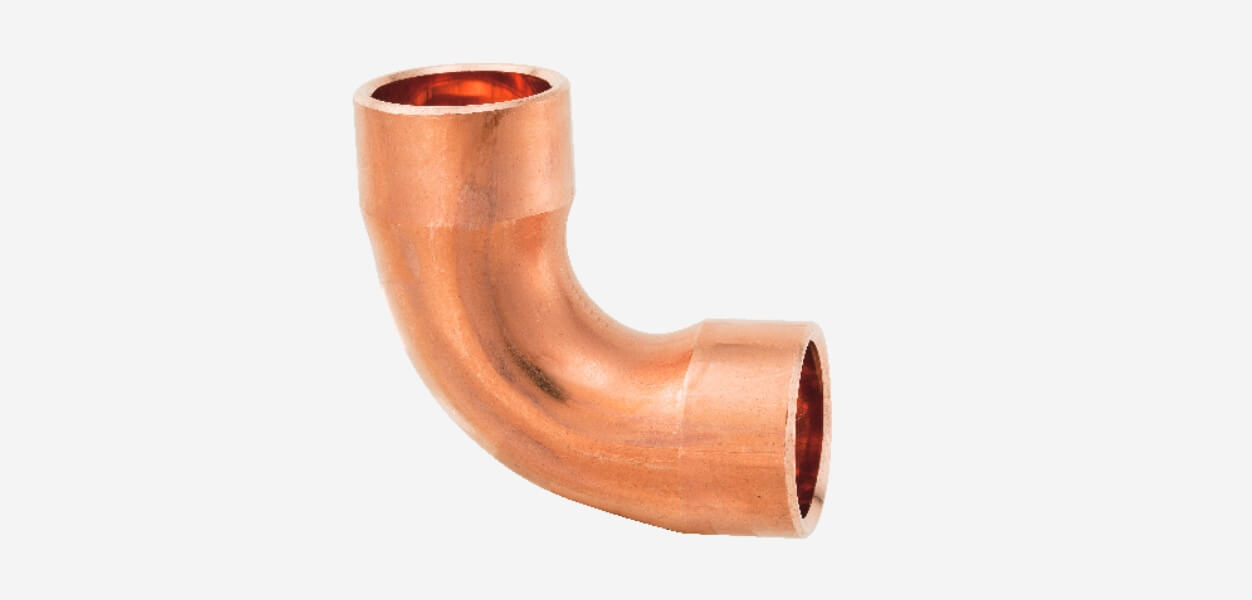

90°エルボA（90EA）
接合部の基準径：内径
| 実寸法 | |
|---|---|
| ● | 6mm |
| 6.35mm | |
| ● | 8mm |
| 9.52mm | |
| ■ | 10mm |
| 12.7mm | |
| 15.88mm | |
| 19.05mm | |
| 22.22mm | |
| ■ | 25.4mm |
| 28.58mm | |
| ■ | 31.75mm |
| 34.92mm | |
| ■ | 38.1mm |
| 41.28mm | |
| ■ | 44.45mm |
| ■ | 50.8mm |
| 53.98mm | |
| ■ | 63.5mm |
| 66.68mm | |
| 79.38mm | |
| 104.78mm | |
| ● | 130.18mm |
| ● | ※155.58mm |
表の印
●JIS規格外
■JIS H3401非該当、JIS B8607準拠
※受注生産
異径90°エルボA（90EA）
接合部の基準径：内径
| 実寸法 |
|---|
| 12.7×9.52mm |
| 15.88×12.7mm |
| 19.05×12.7mm |
| 19.05×15.88mm |
| 22.22×15.88mm |
| 28.58×15.88mm |
| 28.58×22.22mm |
| 34.92×28.58mm |
表の印
●JIS規格外
■JIS H3401非該当、JIS B8607準拠

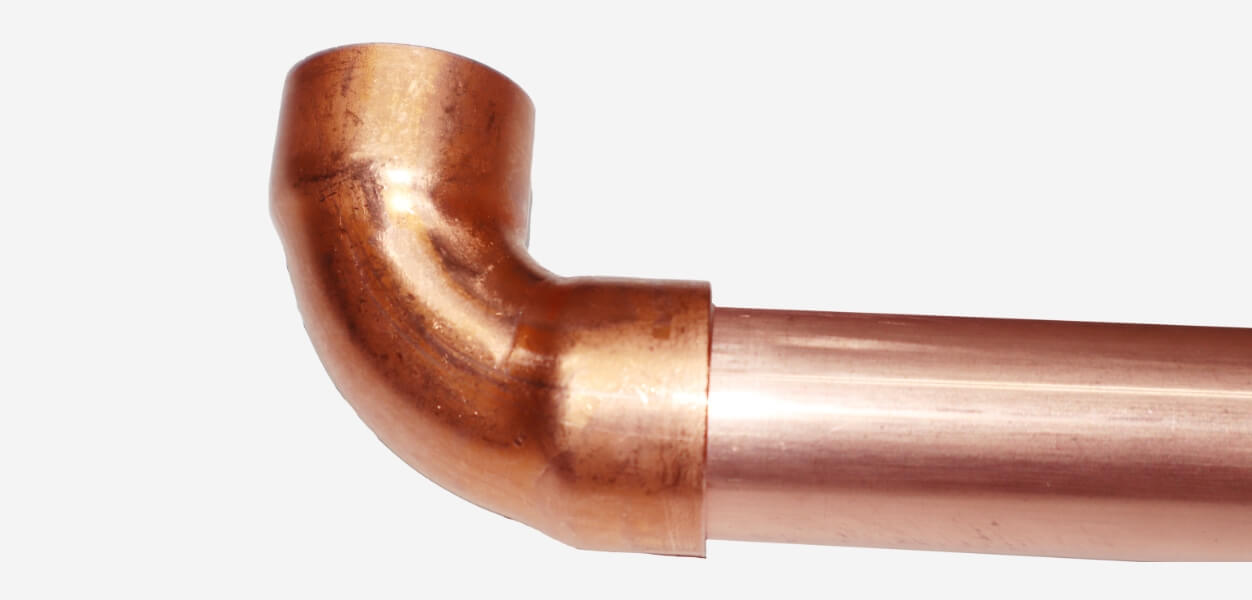

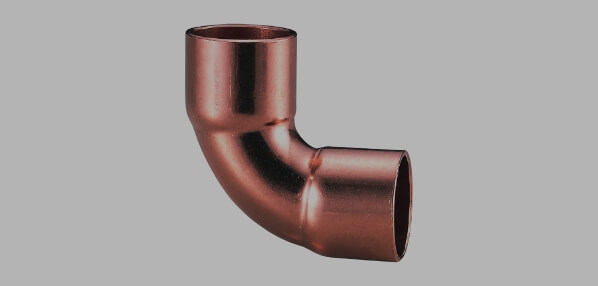

90°エルボB（90EB）
接合部の基準径：内径×外径
| 実寸法 |
|---|
| 9.52mm |
| 12.7mm |
| 15.88mm |
| 19.05mm |
| 22.22mm |
| 25.4mm |
| 28.58mm |
| 31.75mm |
| 34.92mm |
| 41.28mm |
| 53.98mm |
表の印
●JIS規格外
■JIS H3401非該当、JIS B8607準拠

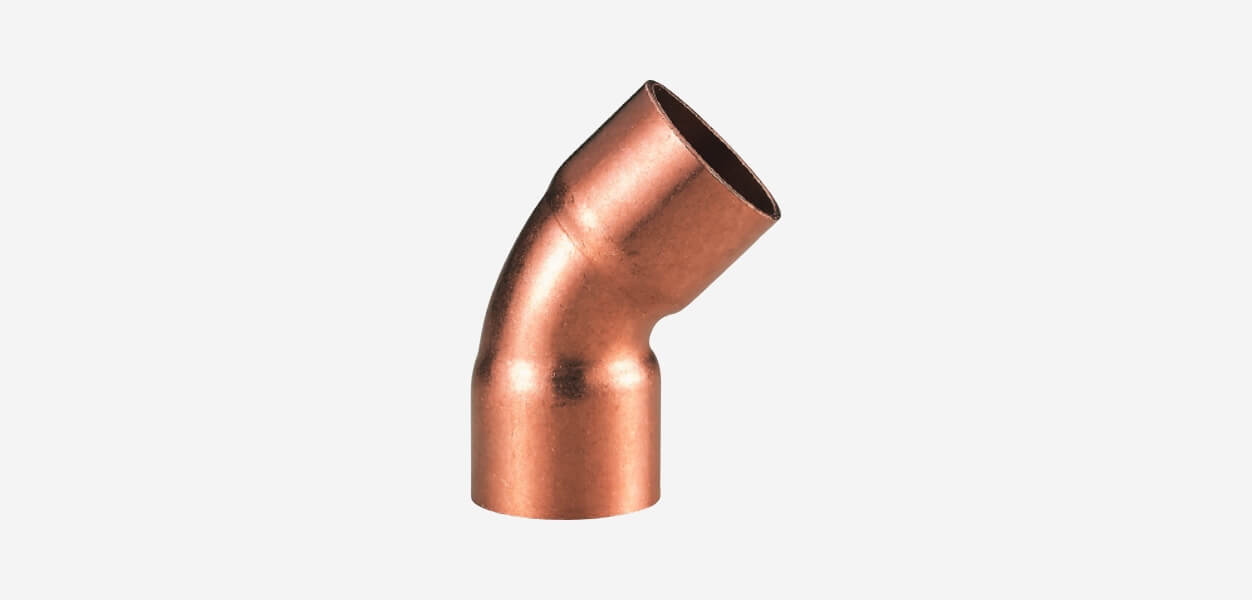

45°エルボA（45EA）
接合部の基準径：内径
| 実寸法 | |
|---|---|
| 9.52mm | |
| 12.7mm | |
| 15.88mm | |
| 19.05mm | |
| 22.22mm | |
| ■ | 25.4mm |
| 28.58mm | |
| ■ | 31.75mm |
| 34.92mm | |
| ■ | 38.1mm |
| 41.28mm | |
| ■ | 44.45mm |
| ■ | 50.8mm |
| 53.98mm | |
| ● | 63.5mm |
| 66.68mm | |
| ● | 76.2mm |
| ● | 76.2mm |
表の印
●JIS規格外
■JIS H3401非該当、JIS B8607準拠

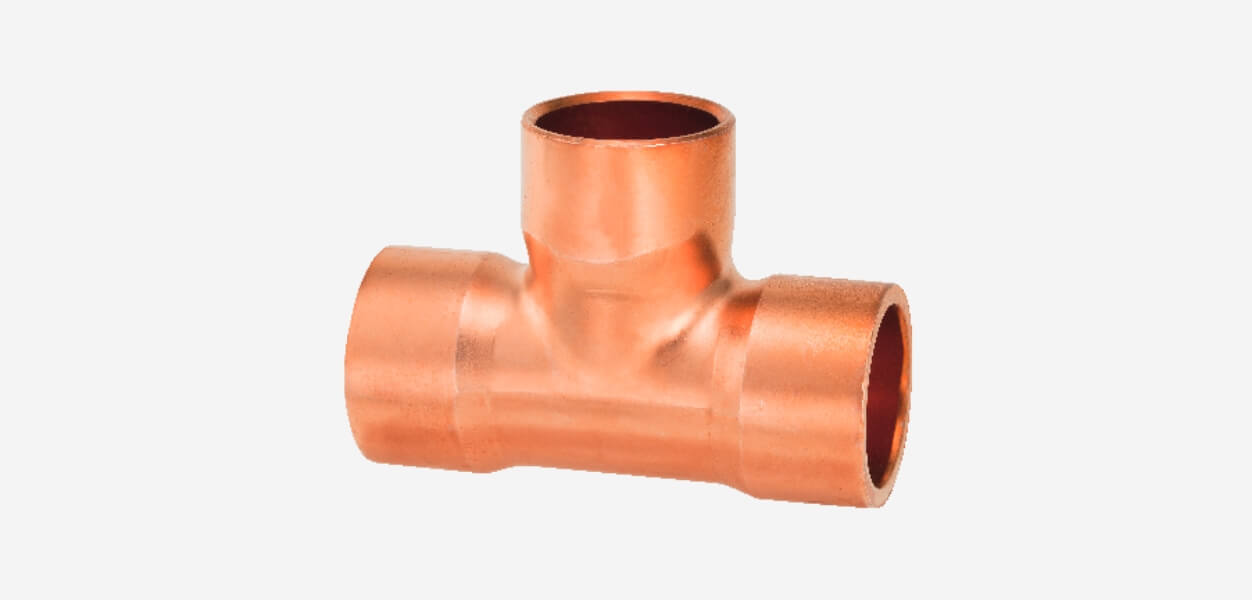

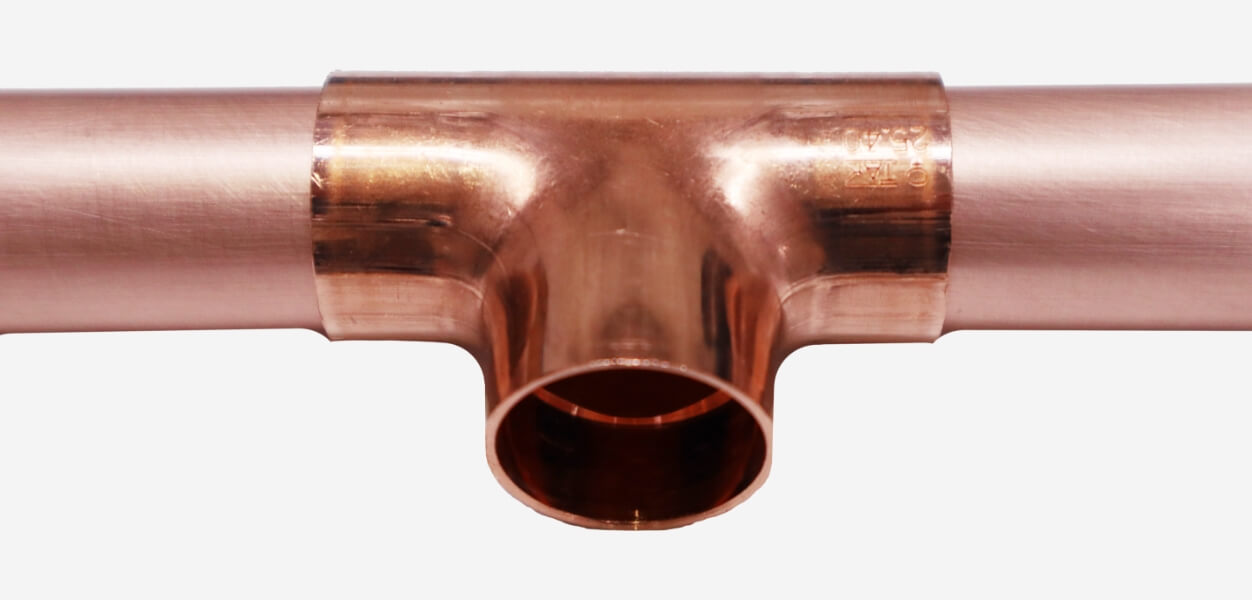

ティーズ （JIS H3401）
ティーズは管を分岐・合流する継手です。T字型をしています。 取扱いメーカーにより寸法に差異があります。詳細はお問い合わせください。

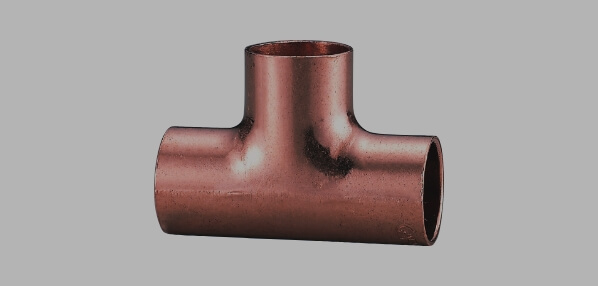

ティーズ （T）
接合部の基準径：内径
| 実寸法 | |
|---|---|
| ■ | 6mm |
| 6.35mm | |
| ■ | 8mm |
| 9.52mm | |
| ■ | 10mm |
| 12.7mm | |
| 15.88mm | |
| 19.05mm | |
| 22.22mm | |
| ■ | 25.4mm |
| 28.58mm | |
| ■ | 31.75mm |
| 34.92mm | |
| ■ | 38.1mm |
| 41.28mm | |
| ■ | 44.45mm |
| ■ | 50.8mm |
| 53.98mm | |
| ■ | 63.5mm |
| 66.68mm | |
| 79.38mm | |
| 104.78mm | |
| ■ | 130.18mm |
| 104.78mm | |
| ■ | 130.18mm |
表の印
●JIS規格外
■JIS H3401非該当、JIS B8607準拠

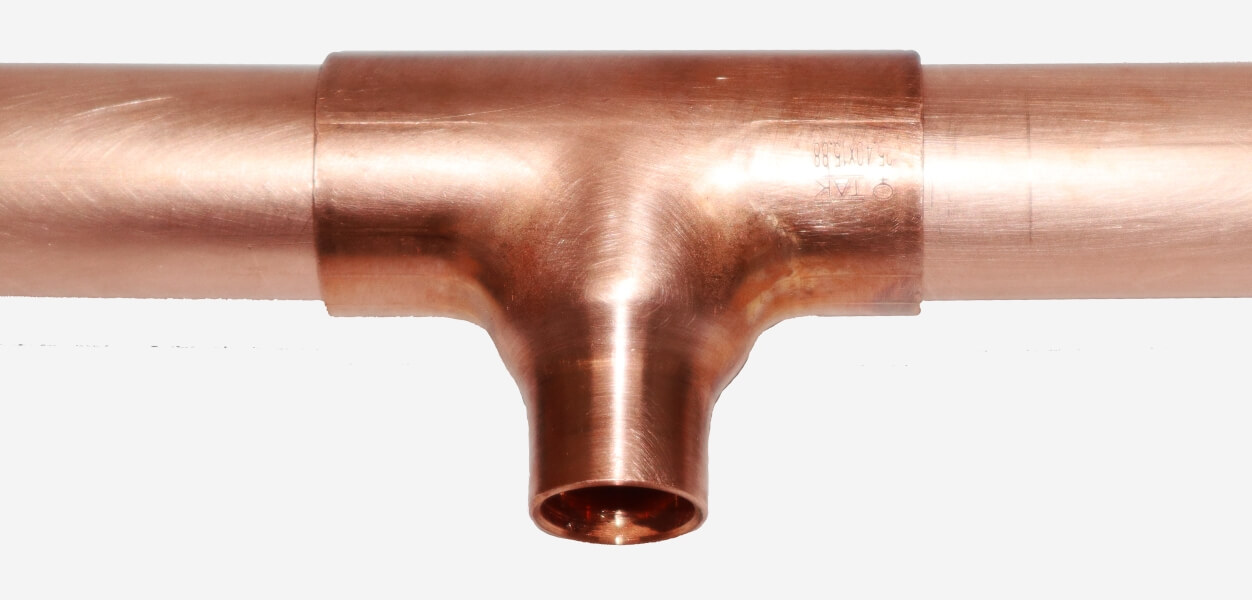

異径ティーズ （Ｔ）
接合部の基準径：内径
| 実寸法 | |
|---|---|
| ■ | 9.52×6.35mm |
| ■ | 12.7×6.35mm |
| ● | 12.7×8mm |
| 12.7×9.52mm | |
| 15.88×6.35mm | |
| ● | 15.88×8mm |
| 15.88×9.52mm | |
| 15.88×12.7mm | |
| 19.05×6.35mm | |
| 19.05×9.52mm | |
| 19.05×12.7mm | |
| 19.05×15.88mm | |
| 22.22×9.52mm | |
| 22.22×12.7mm | |
| 22.22×15.88mm | |
| 22.22×19.05mm | |
| ■ | 25.4×12.7mm |
| ■ | 25.4×15.88mm |
| ■ | 25.4×19.05mm |
| 28.58×12.7mm | |
| 28.58×15.88mm | |
| 28.58×19.05mm | |
| 28.58×22.22mm | |
| 31.75×15.88mm | |
| ■ | 31.75×19.05mm |
| ■ | 31.75×25.4mm |
| 34.92×15.88mm | |
| 34.92×19.05mm | |
| 34.92×22.22mm | |
| 34.92×28.58mm | |
| ■ | 38.1×19.05mm |
| ■ | 38.1×25.4mm |
| ■ | 38.1×31.75mm |
| 41.28×15.88mm | |
| 41.28×19.05mm | |
| 41.28×22.22mm | |
| 41.28×28.58mm | |
| 41.28×34.92mm | |
| ■ | 50.8×19.05mm |
| ■ | 50.8×31.75mm |
| ■ | 50.8×38.1mm |
| 53.98×15.88mm | |
| 53.98×19.05mm | |
| 53.98×22.22mm | |
| 53.98×28.58mm | |
| 53.98×34.92mm | |
| 53.98×41.28mm | |
| 66.68×28.58mm | |
| 66.68×34.92mm | |
| 66.68×41.28mm | |
| 66.68×53.98mm | |
| 79.38×28.58mm | |
| 79.38×34.92mm | |
| 79.38×41.28mm | |
| 79.38×53.98mm | |
| 79.38×66.68mm | |
| 104.78×53.98mm | |
| 104.78×66.68mm | |
| 104.78×79.38mm | |
| 104.78×66.68mm | |
| 104.78×79.38mm | |
表の印
●JIS規格外
■JIS H3401非該当、JIS B8607準拠

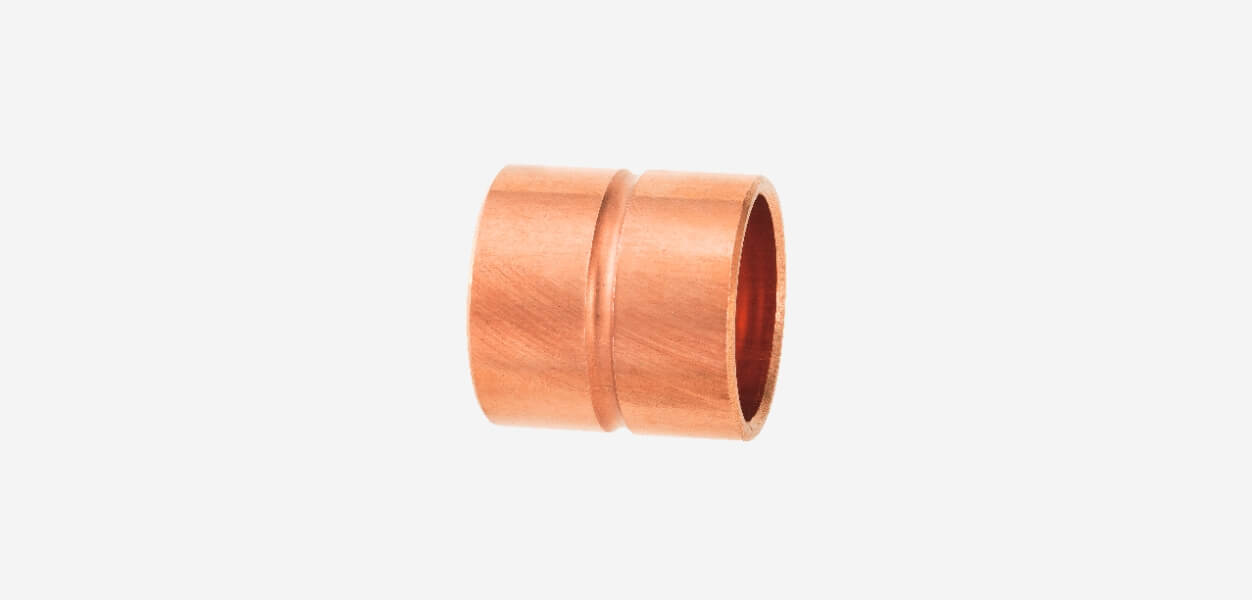

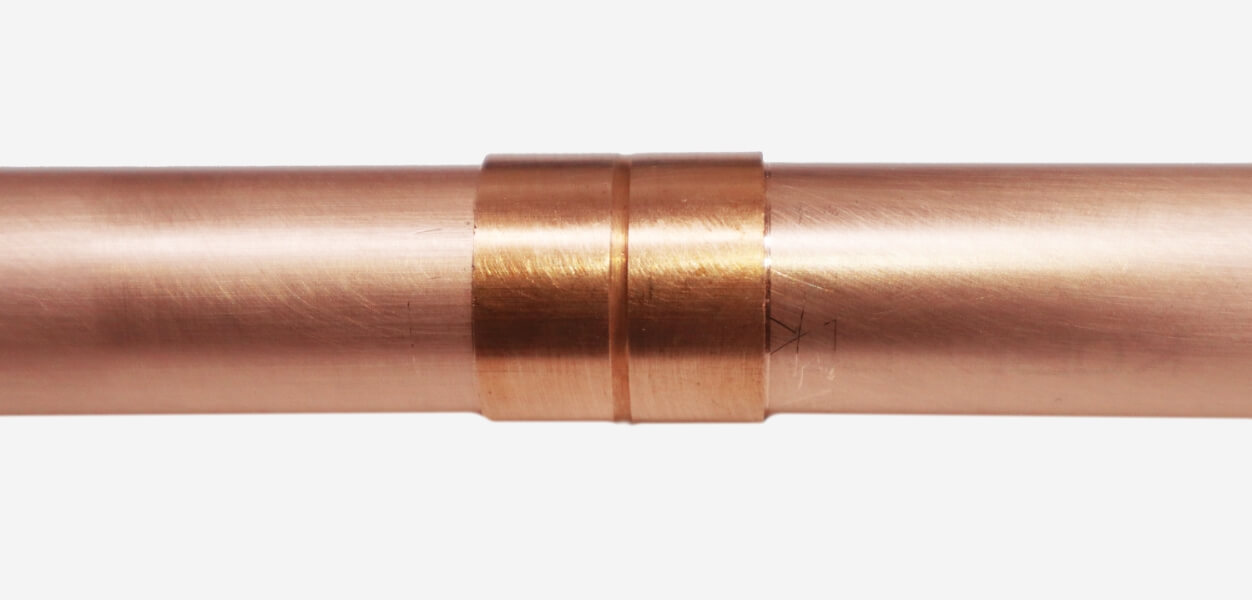

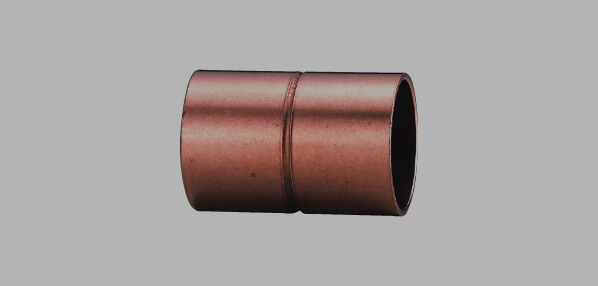

ソケット
ソケットは同じ管同士を接続する継手です。管を延長する際に使用します。
ソケット （Ｓ）
接合部の基準径：内径
| 実寸法 |
|---|
| 6mm |
| 6.35mm |
| 8mm |
| 9.52mm |
| 10mm |
| 12.7mm |
| 15.88mm |
| 19.05mm |
| 22.22mm |
| 25.4mm |
| 28.58mm |
| 31.75mm |
| 34.92mm |
| 38.1mm |
| 41.28mm |
| 44.45mm |
| 50.8mm |
| 53.98mm |
| 63.5mm |
| 66.68mm |
| 79.38mm |
| 104.78mm |
| 130.18mm |

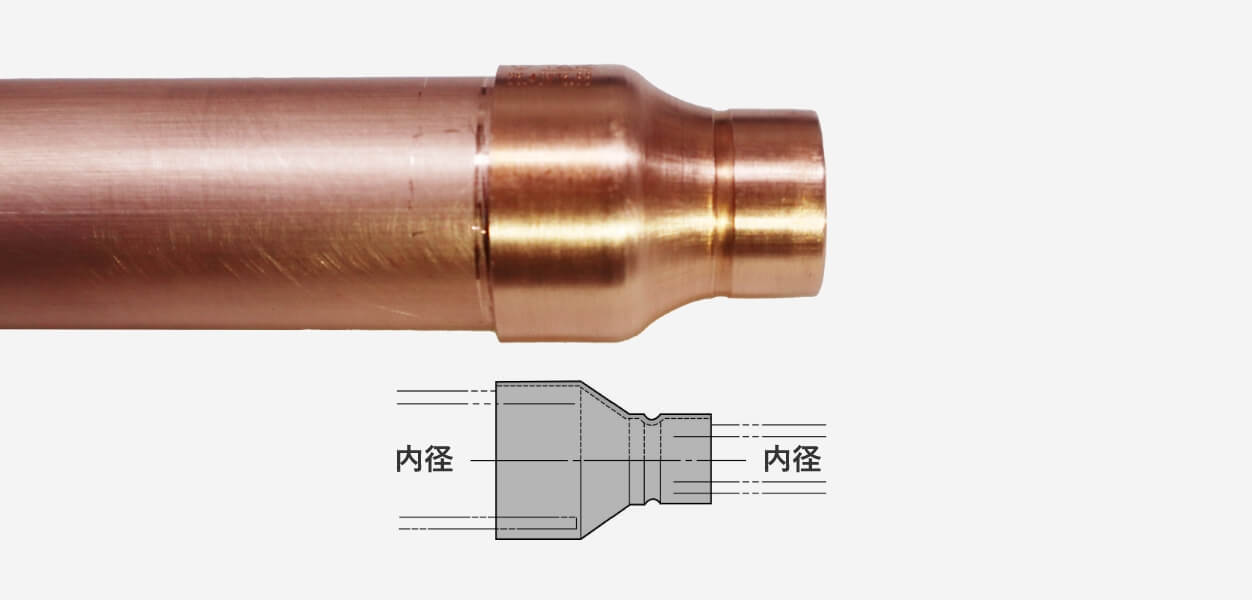

異径ソケット （Ｓ）
接合部の基準径：内径
| 実寸法 |
|---|
| 9.52×6.35mm |
| 9.52×8mm |
| 10×8mm |
| 12.7×8mm |
| 12.7×9.52mm |
| 15.88×6.35mm |
| 15.88×8mm |
| 15.88×9.52mm |
| 15.88×10mm |
| 15.88×12.7mm |
| 19.05×6.35mm |
| 19.05×9.52mm |
| 19.05×12.7mm |
| 19.05×15.88mm |
| 22.22×12.7mm |
| 22.22×15.88mm |
| 22.22×19.05mm |
| 25.4×12.7mm |
| 25.4×15.88mm |
| 25.4×19.05mm |
| 25.4×22.22mm |
| 28.58×15.88mm |
| 28.58×19.05mm |
| 28.58×22.22mm |
| 28.58×25.4mm |
| 31.75×12.7mm |
| 31.75×15.88mm |
| 31.75×19.05mm |
| 31.75×22.22mm |
| 31.75×25.4mm |
| 31.75×28.58mm |
| 34.92×15.88mm |
| 34.92×22.22mm |
| 34.92×25.4mm |
| 34.92×28.58mm |
| 34.92×31.75mm |
| 38.1×19.05mm |
| 38.1×22.22mm |
| 38.1×28.58mm |
| 38.1×31.75mm |
| 38.1×34.92mm |
| 41.28×15.88mm |
| 41.28×19.05mm |
| 41.28×22.22mm |
| 41.28×25.4mm |
| 41.28×28.58mm |
| 41.28×34.92mm |
| 41.28×38.1mm |
| 44.45×25.4mm |
| 44.45×31.75mm |
| 44.45×38.1mm |
| 44.45×41.28mm |
| 50.8×31.75mm |
| 50.8×34.92mm |
| 50.8×38.1mm |
| 50.8×41.28mm |
| 50.8×44.45mm |
| 53.98×15.88mm |
| 53.98×22.22mm |
| 53.98×28.58mm |
| 53.98×31.75mm |
| 53.98×34.92mm |
| 53.98×38.1mm |
| 53.98×41.28mm |
| 53.98×50.8mm |
| 63.5×38.1mm |
| 63.5×50.8mm |
| 66.68×28.58mm |
| 66.68×34.92mm |
| 66.68×41.28mm |
| 66.68×50.8mm |
| 66.68×53.98mm |
| 79.38×28.58mm |
| 79.38×34.92mm |
| 79.38×41.28mm |
| 79.38×53.98mm |
| 79.38×66.68mm |
| 104.78×53.98mm |
| 104.78×66.68mm |
| 104.78×53.98mm |
| 104.78×66.68mm |

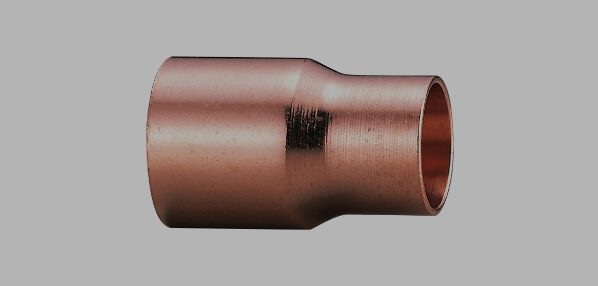

フィッティングレデューサー
フィッティングレデューサーは、管ではなく継手などを接続する継手です。 取扱いメーカーにより寸法に差異があります。詳細はお問い合わせください。
フィッティングレデューサー （FR）
接合部の基準径：外径×内径
| 実寸法 |
|---|
| 9.52×6.35mm |
| 12.7×6.35mm |
| 12.7×9.52mm |
| 15.88×6.35mm |
| 15.88×9.52mm |
| 15.88×12.7mm |
| 19.05×6.35mm |
| 19.05×9.52mm |
| 19.05×12.7mm |
| 19.05×15.88mm |
| 22.22×12.7mm |
| 22.22×15.88mm |
| 22.22×19.05mm |
| 25.4×12.7mm |
| 25.4×19.05mm |
| 25.4×22.22mm |
| 28.58×12.7mm |
| 28.58×15.88mm |
| 28.58×19.05mm |
| 28.58×22.22mm |
| 28.58×25.4mm |
| 31.75×25.4mm |
| 31.75×28.58mm |
| 34.92×15.88mm |
| 34.92×19.05mm |
| 34.92×22.22mm |
| 34.92×25.4mm |
| 34.92×28.58mm |
| 34.92×31.75mm |
| 38.1×22.22mm |
| 38.1×25.4mm |
| 38.1×28.58mm |
| 38.1×31.75mm |
| 38.1×34.92mm |
| 41.28×15.88mm |
| 41.28×19.05mm |
| 41.28×22.22mm |
| 41.28×25.4mm |
| 41.28×28.58mm |
| 41.28×34.92mm |
| 44.45×19.05mm |
| 44.45×25.4mm |
| 44.45×28.58mm |
| 44.45×31.75mm |
| 44.45×34.92mm |
| 44.45×38.1mm |
| 50.8×22.22mm |
| 50.8×25.4mm |
| 50.8×34.92mm |
| 50.8×41.28mm |
| 50.8×44.45mm |
| 53.98×22.22mm |
| 53.98×28.58mm |
| 53.98×31.75mm |
| 53.98×34.92mm |
| 53.98×41.28mm |
| 53.98×44.45mm |
| 53.98×50.8mm |
| 63.5×38.1mm |
| 63.5×53.98mm |
| 66.68×22.22mm |
| 66.68×28.58mm |
| 66.68×34.92mm |
| 66.68×41.28mm |
| 66.68×53.98mm |
| 79.38×41.28mm |
| 79.38×53.98mm |
| 79.38×66.68mm |
ATTENTION

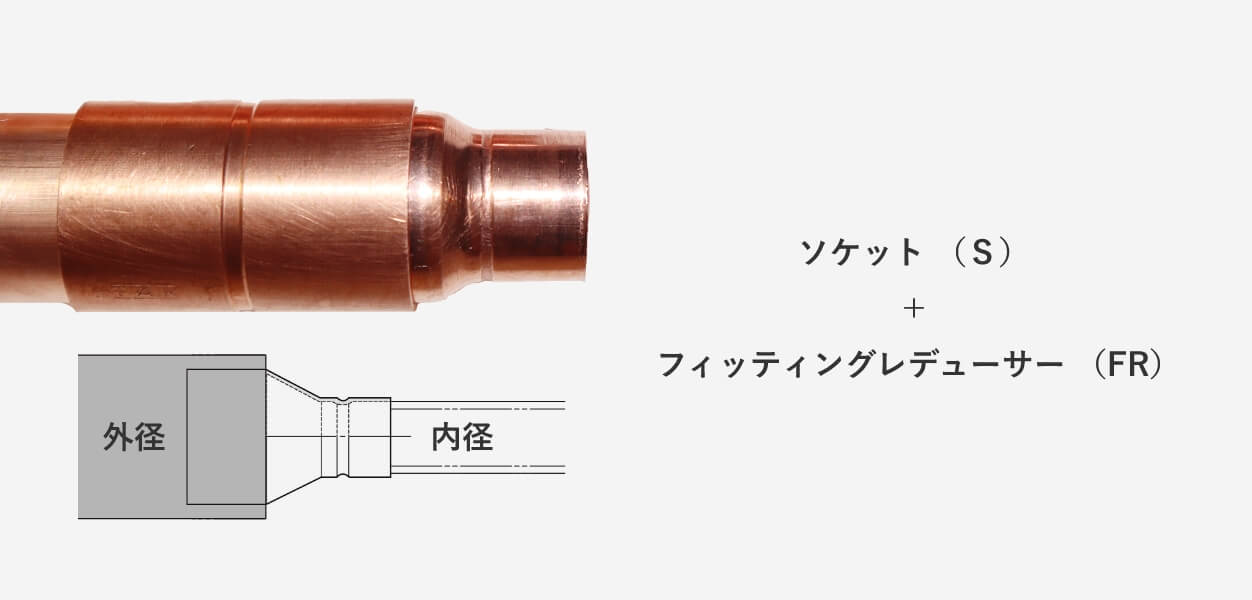

ソケットとフィッティングレデューサーの違い
ソケットは銅管をつなぐため、両端内径（メス）になっています。フィッティングレデューサーは継手の径を落とすため、径の大きい片方のみが外径（オス）になっています。 銅管と銅管をつなぐのがソケット、継手と銅管をつなぐのがレデューサーです。

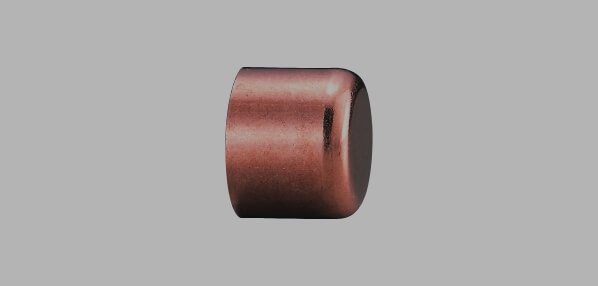

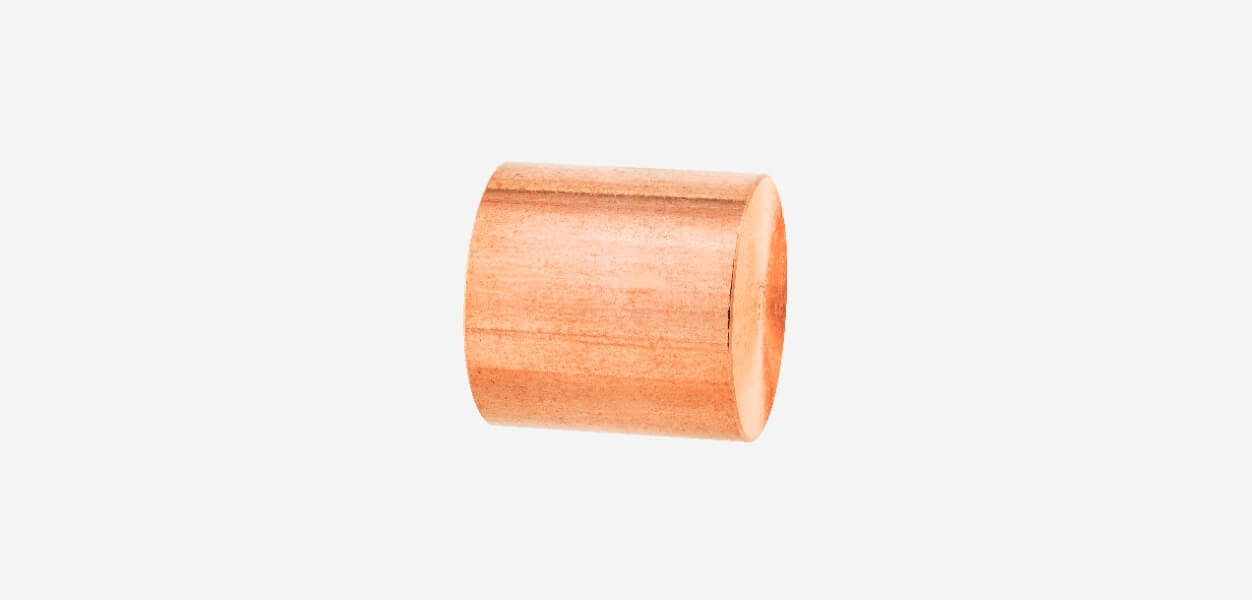

キャップ
管の末端を閉じる継手です。管に被せるように接続します。 取扱いメーカーにより寸法に差異があります。詳細はお問い合わせください。

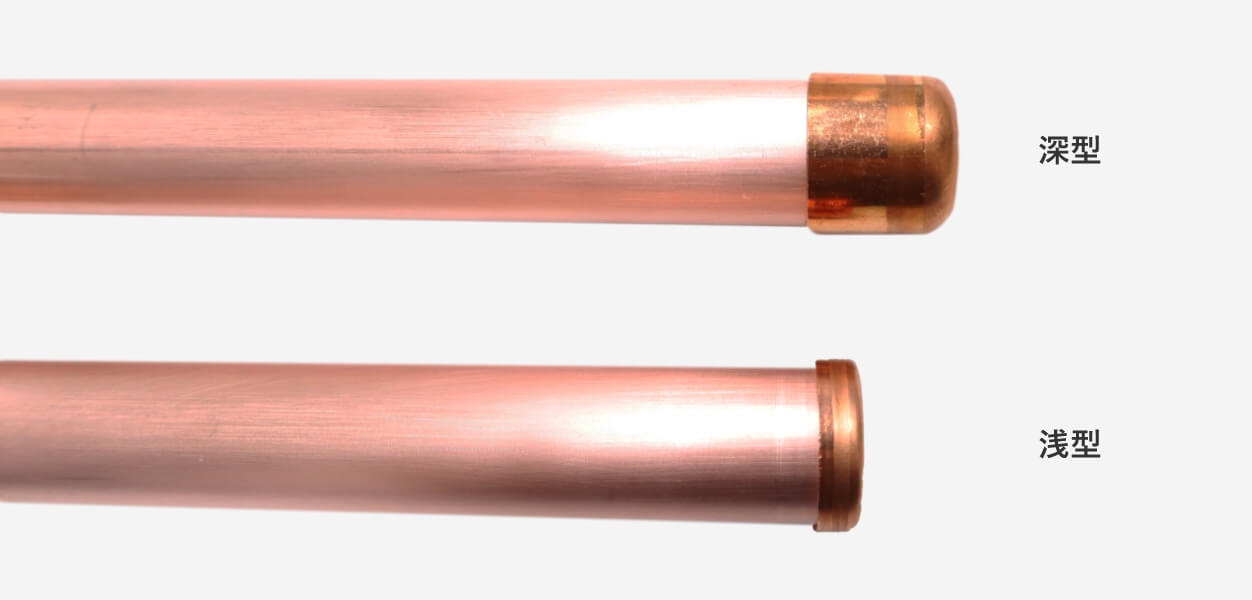

キャップ （Ｃ）（浅型・深型）
接合部の基準径：内径
| 実寸法 |
|---|
| 9.52mm |
| 12.7mm |
| 15.88mm |
| 19.05mm |
| 22.22mm |
| 25.4mm |
| 28.58mm |
| 31.75mm |
| 34.92mm |
| 38.1mm |
| 41.28mm |
| 44.45mm |
| 50.8mm |
| 53.98mm |
| 63.5mm |
| 66.68mm |
| 79.38mm |
| 104.78mm |
アダプター
メーカー変更により寸法変更になる場合があります。
ねじ規格には、テーパねじと平行ねじの2種類があります。
| ねじ規格 | 記号 | 名称 | 旧記号 |
|---|---|---|---|
| JIS B0203 | R | テーパー おねじ | PT |
| Rp | 平行 めねじ | PS | |
| Rc | テーパー めねじ | PT |
この規格は、機械的結合を主目的とするねじに適用します。通常、パッキン、ガスケット等がシールには必要です。G（旧PFねじ）記号で表示し、平行ねじです。
この規格は、耐密性を主目的とするねじに適用します。RとRP、RとRCのはめ合いで耐密性を保ちます。

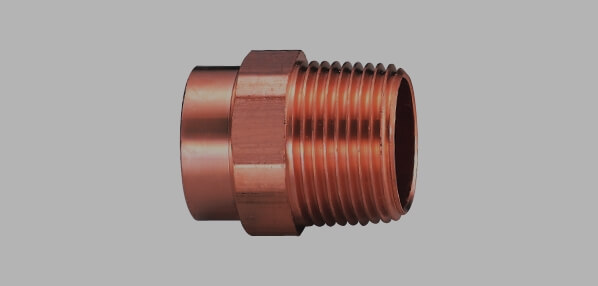

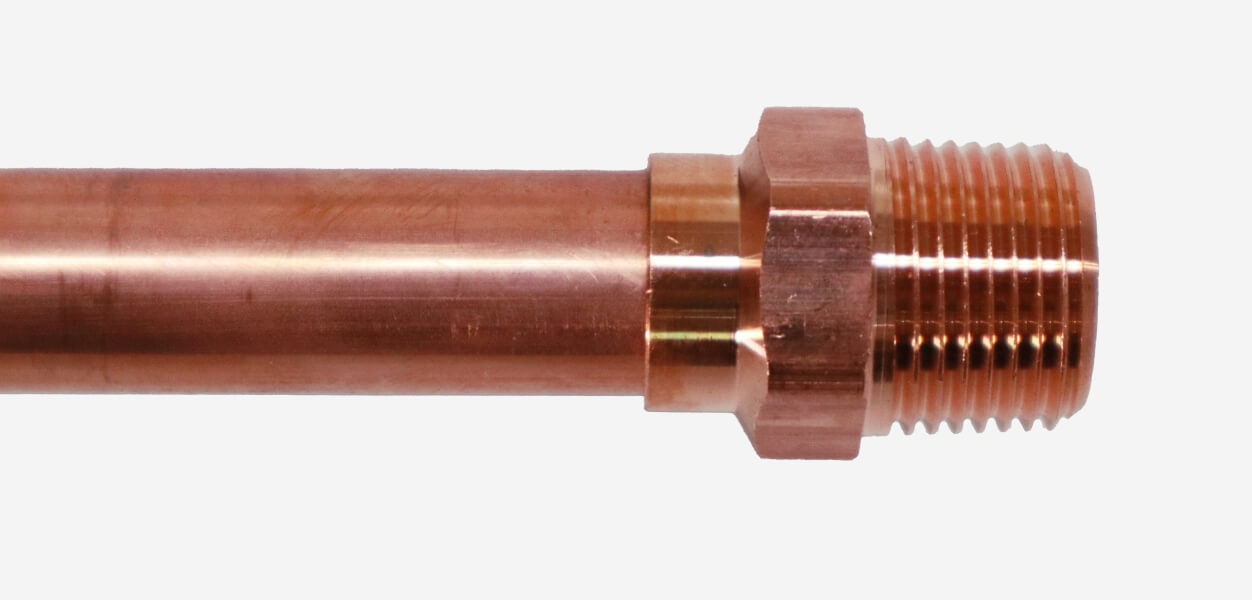

おねじアダプターA （MADA）
接合部の基準径：内径×おねじ
| 呼び径 | 実寸法 | Ｚ | ねじの呼び |
|---|---|---|---|
| 1/4 | 9.52mm | 12mm | R 1/4 |
| 3/8 | 12.7mm | 15mm | R 3/8 |
| 1/2 | 15.88mm | 16mm | R 1/2 |
| 3/4 | 22.22mm | 17mm | R 3/4 |
| 1 | 28.58mm | 19mm | R 1 |
| 1 1/4 | 34.92mm | 22mm | R 1 1/4 |
| 1 1/2 | 41.28mm | 24mm | R 1 1/2 |
| 2 | 53.98mm | 27mm | R 2 |
| 2 1/2 | 66.68mm | 33mm | R 2 1/2 |
- 平行ねじはお問い合わせください。

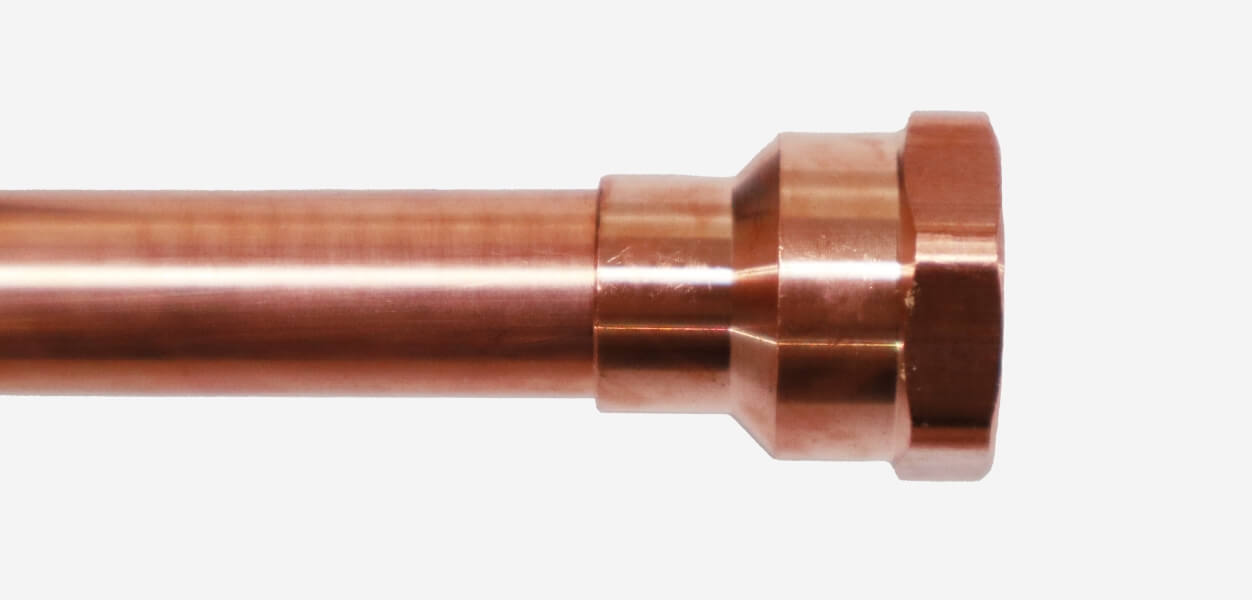

めねじアダプターA （FADA）
接合部の基準径：内径×めねじ
| 呼び径 | 実寸法 | Ｚ | ねじの呼び |
|---|---|---|---|
| 1/4 | 9.52mm | 15mm | RC 1/4 |
| 3/8 | 12.7mm | 15mm | RC 3/8 |
| 1/2 | 15.88mm | 19mm | RC 1/2 |
| 3/4 | 22.22mm | 19mm | RC 3/4 |
| 1 | 28.58mm | 23mm | RC 1 |
| 1 1/4 | 34.92mm | 25mm | RC 1 1/4 |
| 1 1/2 | 41.28mm | 26mm | RC 1 1/2 |
| 2 | 53.98mm | 32mm | RC 2 |
- 平行ねじはお問い合わせください。

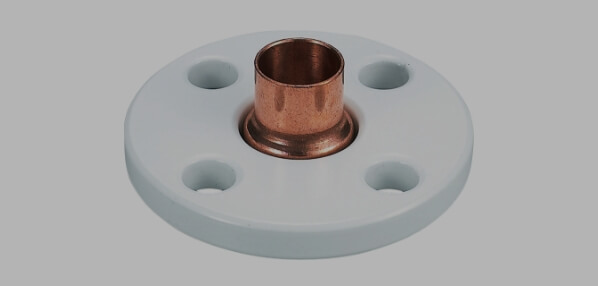

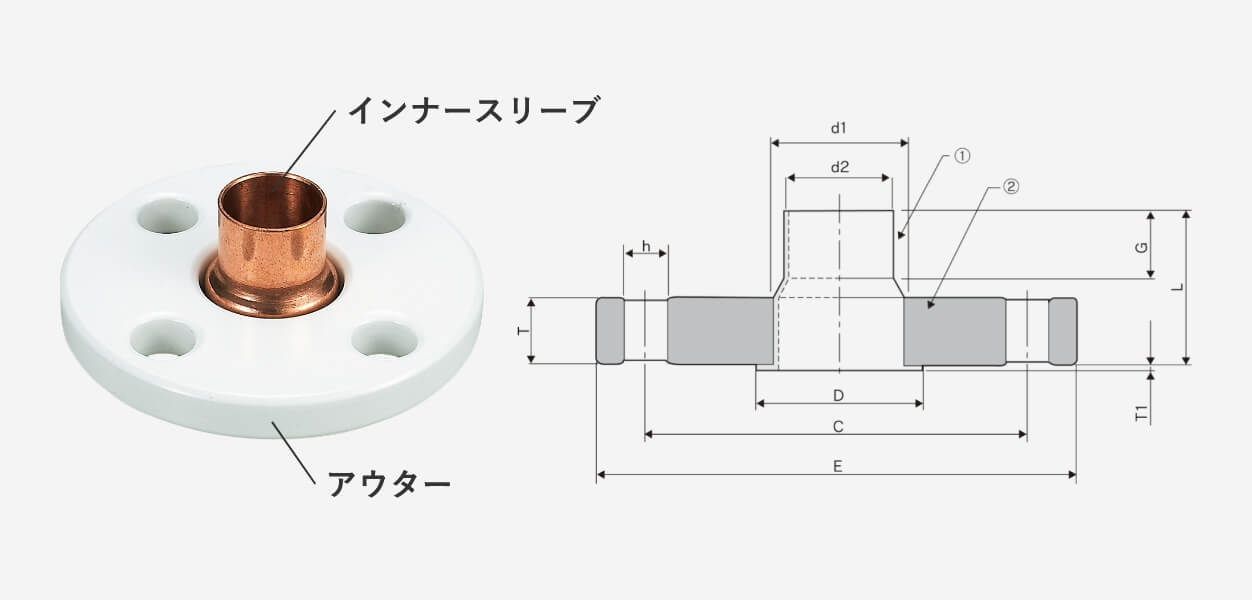

絶縁フランジ
絶縁フランジ10K（ZF）ナイロン11
ナイロンコーティングされたアウターと銅部分のインナースリーブがセットされた絶縁フランジになります。
ナイロン11の特性
アウターフランジ表面に絶縁性、耐薬品性、耐摩耗性に優れたコーティングを施しています。
| サイズ | インナー ①d1（φ） | アウター ②d1（φ） | d2（φ） | D（φ） | T | C（φ） | E（φ） | T1 | G | L | h |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15A | 25.0±0.2mm | 27.2mm | 16.00±0.03mm | 40mm | 12mm | 70mm | 95mm | 0.8mm | 11mm | 30mm | 15×4mm |
| 20A | 31.5±0.2mm | 35.2mm | 22.36±0.03mm | 50mm | 14mm | 75mm | 100mm | 0.9mm | 17mm | 38mm | 15×4mm |
| 25A | 38.5±0.2mm | 42mm | 28.75±0.04mm | 59mm | 14mm | 90mm | 125mm | 1mm | 21mm | 42mm | 19×4mm |
| 32A | 45.0±0.2mm | 47.2mm | 35.11±0.04mm | 69mm | 16mm | 100mm | 135mm | 1.2mm | 23mm | 44mm | 19×4mm |
| 40A | 52.0±0.3mm | 55.2mm | 41.50±0.05mm | 78mm | 16mm | 105mm | 140mm | 1.3mm | 23mm | 47mm | 19×4mm |
| 50A | 66.5±0.3mm | 70.4mm | 54.22±0.05mm | 90mm | 16mm | 120mm | 155mm | 1.5mm | 24mm | 50mm | 19×4mm |
| 65A | 79.5±0.3mm | 82mm | 66.96±0.05mm | 109mm | 18mm | 140mm | 175mm | 1.7mm | 26mm | 52mm | 19×4mm |
| 80A | 93.0±0.3mm | 95.2mm | 79.66±0.05mm | 122mm | 18mm | 150mm | 185mm | 2mm | 27mm | 54mm | 19×8mm |
| 100A | 118.0±0.4mm | 122mm | 105.12±0.05mm | 146mm | 18mm | 175mm | 210mm | 2.4mm | 28mm | 57mm | 19×8mm |
| 125A | 144.0±0.4mm | 147.6mm | 130.55±0.08mm | 180mm | 20mm | 210mm | 250mm | 2.6mm | 31mm | 61mm | 23×8mm |

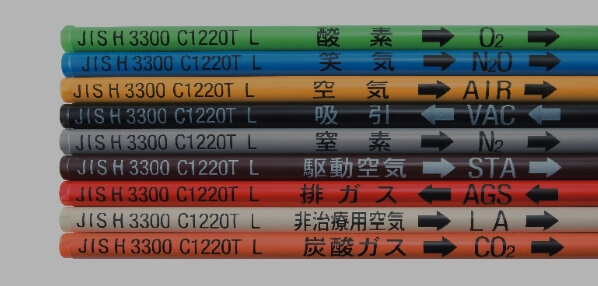

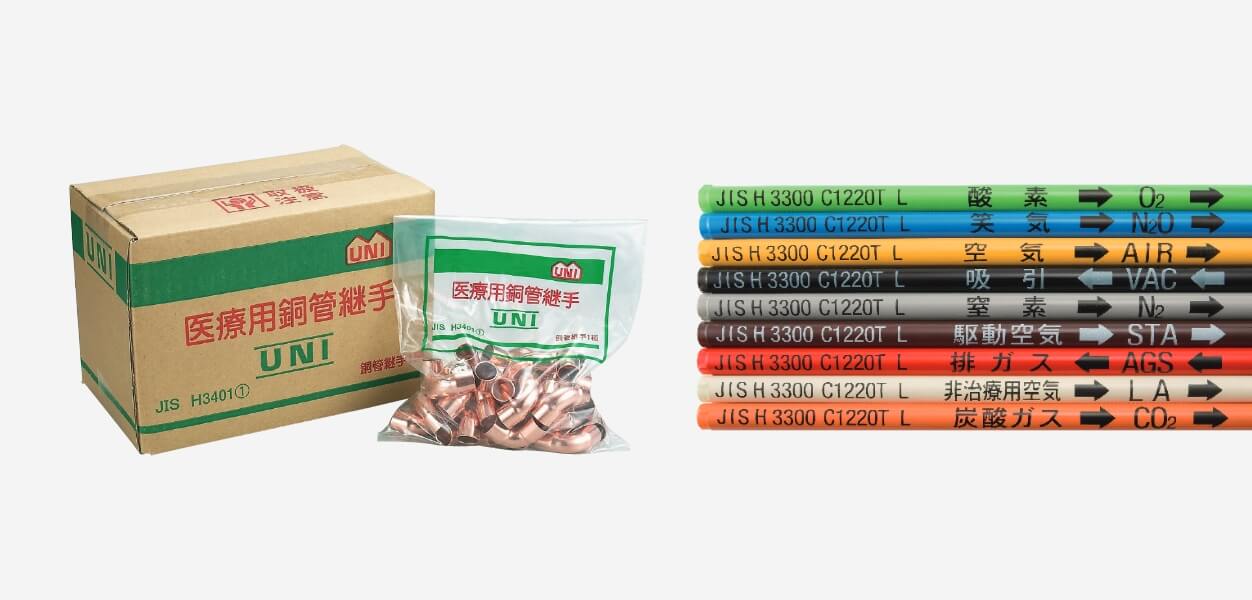

医療用銅管継手JIS H3401 日本産業規格品
医療用銅管継手
特 長
●JIS H3401 日本産業規格品で厳密な品質管理した製品です。
●全数ビニール袋と外箱による二重梱包により、汚れや異物の混入を防ぎ衛生的です。
ATTENTION
医療用銅管継手のご注意
「医療用銅管継手」とご用命ください。
その他

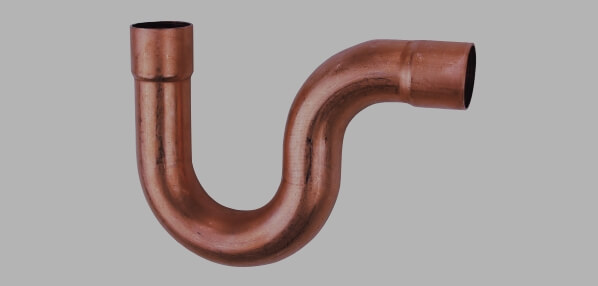

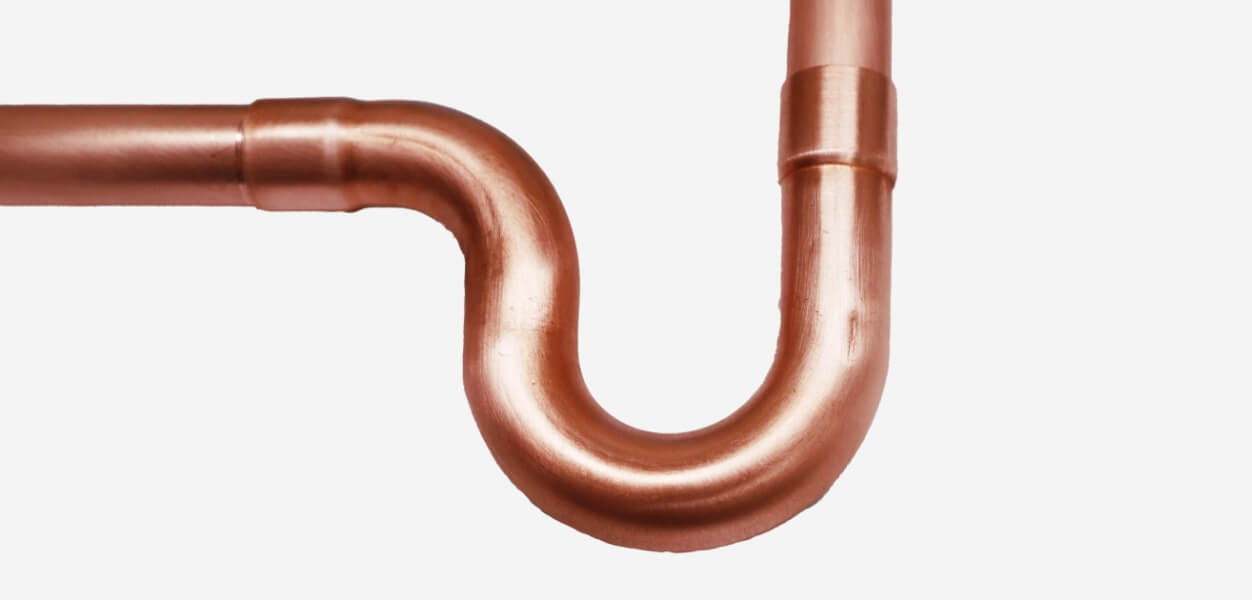

オイルトラップ
| サイズ |
|---|
| 15.88mm |
| 19.05mm |
| 22.22mm |
| 25.4mm |
| 28.58mm |
| 31.75mm |
| 34.92mm |
| 38.1mm |
| 41.28mm |
| 44.45mm |
| 50.8mm |
| 53.98mm |

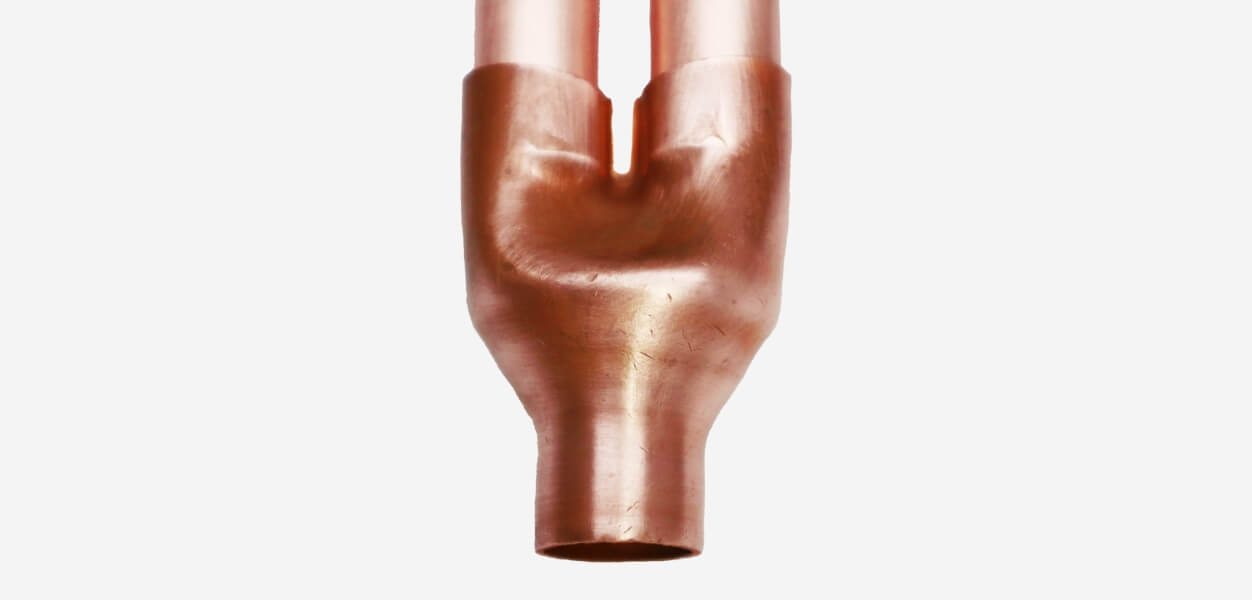

分岐管
| サイズ |
|---|
| 6.35×6.35×6.35mm |
| 9.52×6.35×6.35mm |
| 9.52×9.52×9.52mm |
| 12.7×6.35×6.35mm |
| 12.7×9.52×9.52mm |
| 12.7×12.7×12.7mm |
| 15.88×9.52×9.52mm |
| 15.88×12.7×12.7mm |
| 15.88×15.88×15.88mm |
| 19.05×9.52×9.52mm |
| 19.05×12.7×12.7mm |
| 19.05×15.88×15.88mm |
| 19.05×19.05×19.05mm |
| 25.4×15.88×15.88mm |
| 25.4×19.05×19.05mm |
| 25.4×25.4×25.4mm |

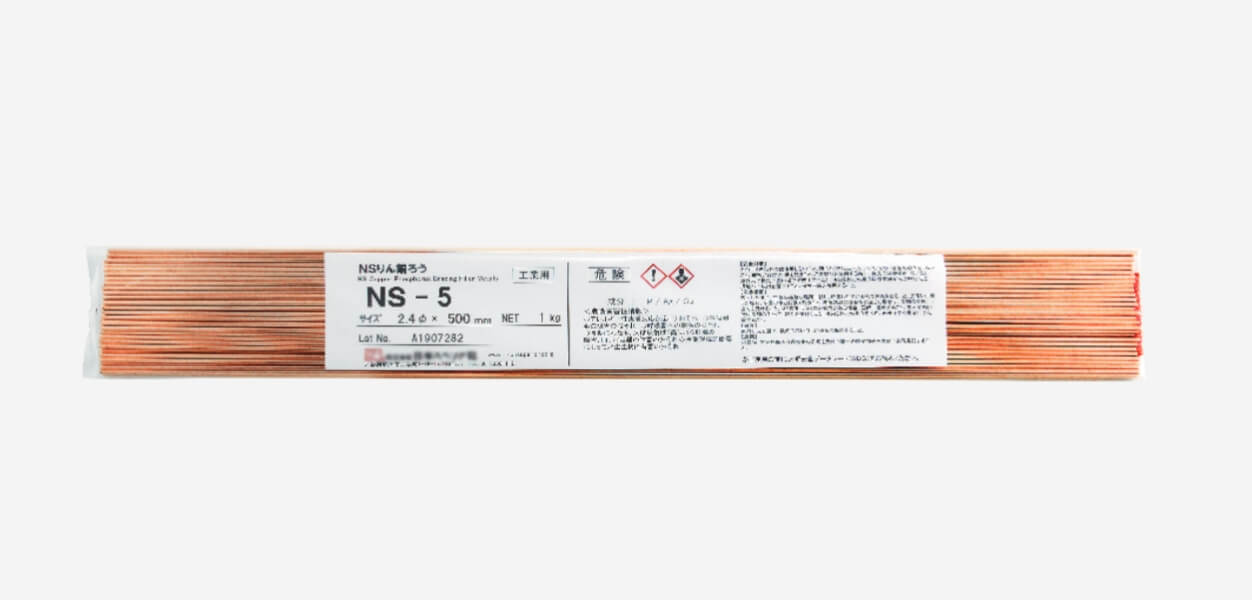

リン銅ろう
| 品種 | 線径 | 銀（Ag）の含有率 | 梱包 |
|---|---|---|---|
| B-CUP 2 | 1.6mm | 0% | 1kg入/袋 |
| 2.0mm | |||
| 2.4mm | |||
| 2.8mm | |||
| B-CUP 3 | 1.6mm | 5% | |
| 2.0mm | |||
| 2.4mm | |||
| B-CUP 6 | 1.6mm | 2% | |
| 2.0mm | |||
| 2.4mm |
冷媒用厚肉継手
詳細は直接お問い合わせください。
厚肉継手90°エルボ
| 実寸法 |
|---|
| 9.52×9.52mm |
| 12.70×12.70mm |
| 15.88×15.88mm |
| 19.05×19.05mm |
| 22.22×22.22mm |
| 25.40×25.40mm |
厚肉継手ティーズ
| 実寸法 |
|---|
| 6.35×6.35×6.35mm |
| 9.52×9.52×6.35mm |
| 9.52×9.52×9.52mm |
| 12.70×12.70×6.35mm |
| 12.70×12.70×9.52mm |
| 12.70×12.70×12.70mm |
| 15.88×15.88×6.35mm |
| 15.88×15.88×9.52mm |
| 15.88×15.88×12.70mm |
| 15.88×15.88×15.88mm |
| 19.05×19.05×9.52mm |
| 19.05×19.05×12.70mm |
| 19.05×19.05×15.88mm |
| 19.05×19.05×19.05mm |
| 22.22×22.22×9.52mm |
| 22.22×22.22×12.70mm |
| 22.22×22.22×15.88mm |
| 22.22×22.22×19.05mm |
| 22.22×22.22×22.22mm |
| 25.40×25.40×22.22mm |
| 25.40×25.40×25.40mm |
厚肉継手ソケット
| 実寸法 |
|---|
| 6.35×6.35mm |
| 8.00×6.35mm |
| 8.00×8.00mm |
| 9.52×6.35mm |
| 9.52×9.52mm |
| 12.70×6.35mm |
| 12.70×9.52mm |
| 12.70×12.70mm |
| 15.88×9.52mm |
| 15.88×12.70mm |
| 15.88×15.88mm |
| 19.05×9.52mm |
| 19.05×12.70mm |
| 19.05×15.88mm |
| 19.05×19.05mm |
| 22.22×12.70mm |
| 22.22×15.88mm |
| 22.22×19.05mm |
| 22.22×22.22mm |
| 25.40×19.05mm |
| 25.40×22.22mm |
| 25.40×25.40mm |
厚肉継手キャップ
| 実寸法 |
|---|
| 6.35mm |
| 9.52mm |
| 12.70mm |
| 15.88mm |
| 19.05mm |
